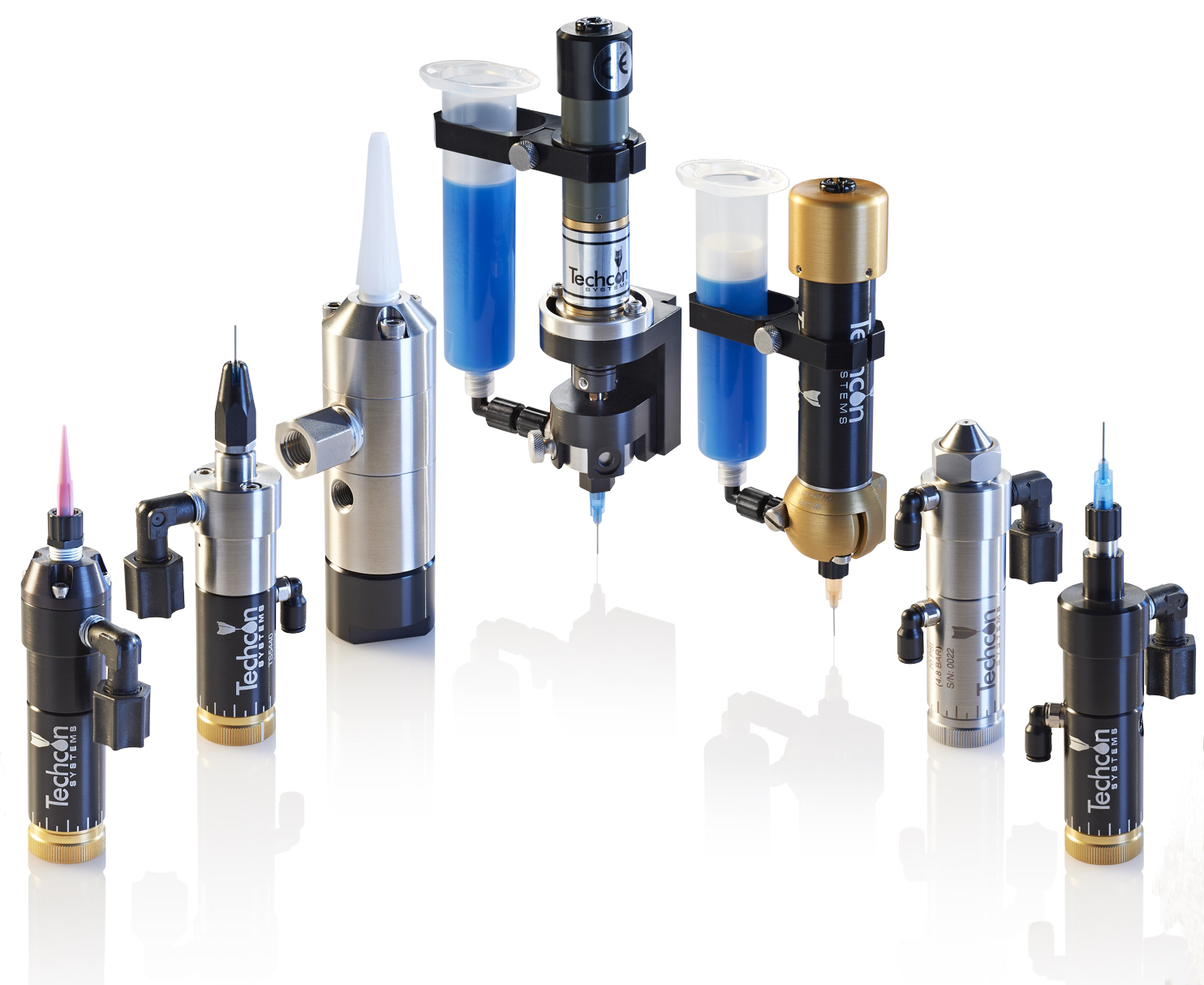

Flüssigkeiten und Pasten benötigen das richtige Dosierventil

Ein geeignetes Dosierventil wird für die Arbeit mit Flüssigkeiten und Pasten im Bereich der Fertigung und innerhalb verschiedener Arbeitsbereiche von Laboren benötigt. Eine exakte Dosierung ist für maximale Effektivität bei minimalem Verbrauch unabdingbar. Für jede Flüssigkeit oder Paste ist deswegen ein spezielles Ventil auszuwählen, das absolute Präzision garantiert. Für die Effizienz bei der Dosierung verschiedener Flüssigkeiten kommt es neben der Präzision während des Öffnens und Schließens auch auf eine möglichst funktionale Handhabung an, die sich für den jeweiligen Anwendungsbereich eignet und sich an die Eigenschaften der nieder-, mittel- oder hochviskosen Flüssigkeit anpasst. Auch Möglichkeiten hinsichtlich eines notwendigen Austausches zur Reinigung und bei der Wartung spielen eine wichtige Rolle.



Das Dosierventil in den Ausführungen als Jetventil, Kolbenventil und Membranventil

Jet-Ventile eignen sich zur schnellen und berührungslosen Dosierung, sowie zur Serienproduktion. TS9800 Piezo Jet-Ventile sind die richtigen Ventile für Klebstoffe und Pasten im Bereich Elektronik, LED-Montage, Medizingerätetechnik und Produktentwicklung, sowie Medizintechnik. Das Jet-Ventil TS9200D Jet Tech für die Dosierung von Fluiden mit einer Viskosität von bis zu 400.000 Cps ist besonders einfach in seiner Handhabung. Kolbenventile wie die TS5322 und TS941 realisieren durch ihren Aufbau ein schnelles Öffnen und Schließen des Ventils und einen automatischen Rückzug, der das Nachtropfen unterbindet. Membranventile dosieren nieder- bis mittelviskose Medien sehr präzise. Ventile der Serie TS5624DMP verfügen über eine Einweg-Materialführung, die es ermöglicht, vorgemischte Zwei-Komponenten-Epoxidharzklebstoffe und kompliziert einzusetzende Fluide ohne regelmäßige Reinigung zu dosieren. Die Serien TS5624DMP und TS5620 arbeiten bei Öffnung mit Druckluft und schließen über die Rückholfeder, was einen schnellen Dosierstopp gewährleistet.



Das Dosierventil in den Ausführungen als Nadelventil, Quetschventil, Spindelventil und Sprühventil

Nadelventile dosieren nieder- und mittelviskose Flüssigkeiten und lassen sich mithilfe von Rändelschrauben sehr exakt regulieren. Sie sind aufgrund ihrer Form besonders gut geeignet zur Integration in automatisierte Anwendungsprozesse. Nadelventile der Serie TS5400 werden pneumatisch gesteuert, können aber auch durch ein Zwei-Wege-Ventil ohne Kolbenfeder über weiteren Drucklufteingang betrieben werden. Durch den Öffnungs- und Schließmechanismus, der innerhalb der Materialkammer des Nadelventils selbst stattfindet, ist es möglich kleinste Mengen hinab bis zu 0,0005 cm³ zu dosieren. Quetschventile verfügen über einen Schlauch, der das Dosiermaterial durch Zusammendrücken reguliert. Sie eignen sich für einfache Anwendungen von nieder- bis mittelviskosen Fluiden und sind besonders leicht zu reinigen. Die Quetschventile TS1201 arbeiten mit halbautomatischer Ausführung, welche das Ventil über einen Dosierungscontroller öffnen und schließen. Quetschventile der Serie TS1212 werden manuell per Fingerhebel betrieben. Spindelventile dosieren mittel- bis hochviskose Flüssigkeiten durch eine rotierende Spindel, die zur Reinigung ausgetauscht wird. Spindelventile der TS7000IMP-Serie gewährleisten durch eine praktische Konstruktion einen schnellen Austausch direkt am Gerät. Die Spindelventile sind in drei Größen verfügbar. Spindelventile der TS5000DMP sind aufgrund des Materials Delrin(R) in der Lage, abrasives sowie Zwei-Komponenten-Material zu verarbeiten. Die Einweg-Dosierspindel lässt sich innerhalb kürzester Zeit und bei laufender Produktion austauschen. Sprühventile dienen dem Auftragen nieder- bis mittelviskosen Materials. Sie lassen sich über eine Rändelschraube regulieren. Sprühventile aus der Serie TS5500 steuern die genaue Anwendung durch Einstellung des Drucks, der Vorzerstäubung, der Zerstäuberluft sowie der Nachzerstäubung. Die Wartung erfordert üblicherweise nur den Austausch einer Dichtung.



Bei Globaco finden Sie optimal aufeinander abgestimmte Dosierlösungen für fast alle Fertigungsbereiche und Laboranwendungen. Nehmen Sie gerne Kontakt zu uns auf. Wir beraten Sie gerne individuell und persönlich!

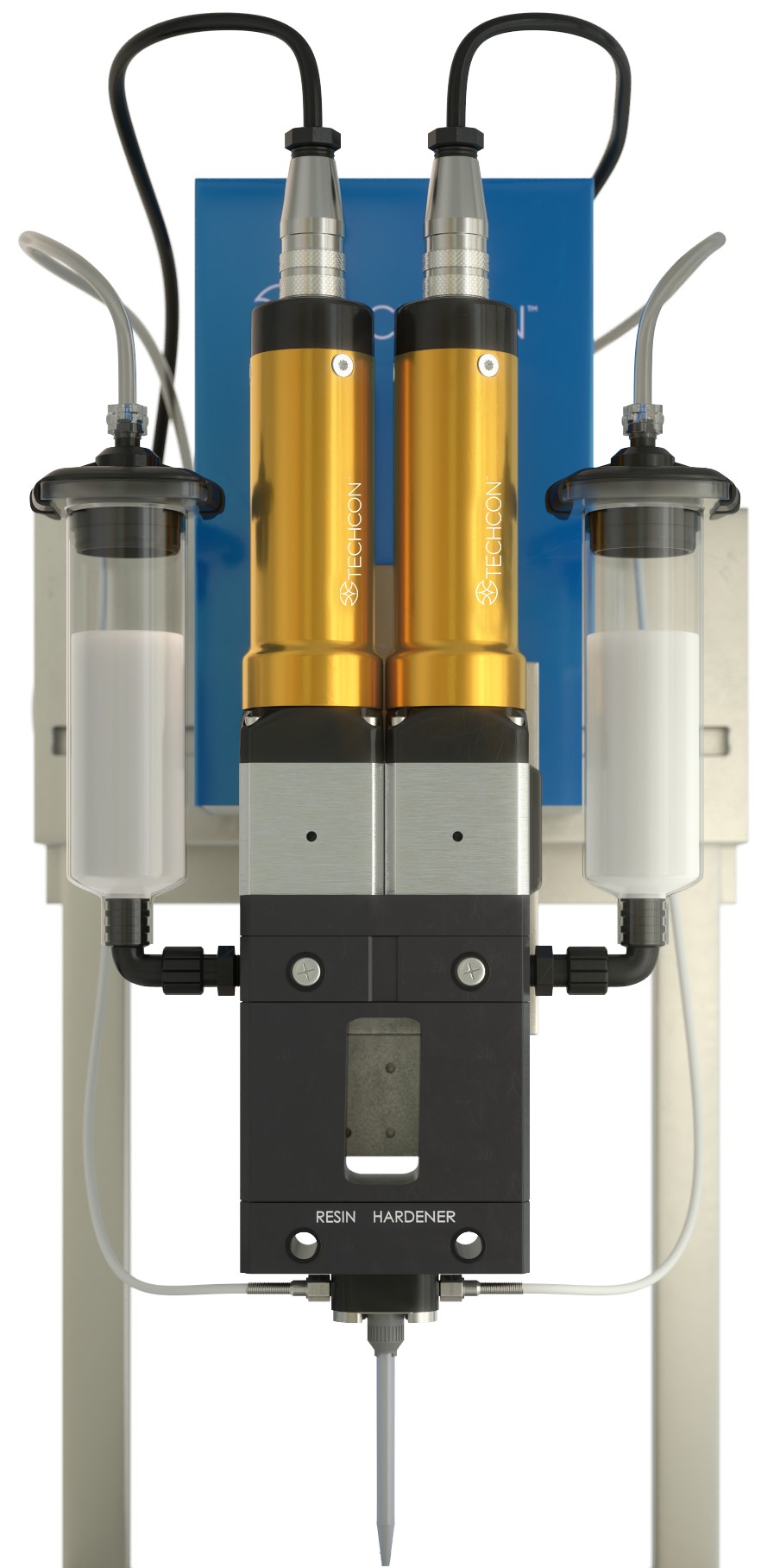

Die pulsationsfreie volumetrische Dosierpumpe TS8100 arbeitet mit Exzenterschnecken (PC).

Durch spezielle Rotor- und Statorformen wird eine genaue und gleichmäßige Dosierung gewährleistet. Die Pumpe kann fast alle Flüssigkeiten dosieren, von niedrigviskosen Beschichtungen bis hochviskosen Fetten.

Der TS8100-Rotor presst die Flüssigkeiten in getrennten Zellen durch die Fluidkammern und erzeugt so eine volumetrische Strömung, ohne die Strangform zu beeinträchtigen. Mit dieser besonderen Dosiertechnik erzielt die PC-Pumpe eine Genauigkeit und Wiederholbarkeit von ±1 Prozent.

Die TS8100 ist standardmäßig mit Kartuschen- und Montagehalterung, Luer-Lock-Gewinde, Reinigungsset und Dosierspritzensatz ausgestattet. Typische Anwendungen sind: Platinenunterfüllen, Verkapseln und Vergießen, Schmieren von Kfz-Teilen und Pasten- und Flussmitteldosierung.

Merkmale und Vorteile

· Volumetrische Verdrängung
· Genauigkeit und Wiederholbarkeit bis ±1 %
· Kein Nachtropfen, ungeachtet der Viskosität
· Verarbeitet auch schleifmittelhaltige Fluide
· Beeinträchtigt oder verändert keine Füllstoffe
· Einfach zu reinigen

.

Piezo Jetventil für die kontaktlose Mikrodosierung von Flüssigkeiten

Eigenschaften

  • Schnelle Dosierfrequenz bis zu 1.500 Hz dauerhaft und bis zu 2.000 Hz maximal – für höchsten Durchsatz
  • Mikro Dosiermengen von minimal bis zu 0,5 nL – für Anwendungen die kleinste Dosierpunkte erfordern
  • Ventil-Gehäuseheizung zur Erwärmung des Mediums – stabilisiert die Viskosität des Mediums und optimiert die Dosierergebnisse
  • Benutzerfreundlicher Touchscreen – für einfachsten Set-Up und Bedienung
  • Internetanbindung – Parameter können extern eingestellt, überwacht und verändert werden

TS9800 Piezo Jet-Ventile

Die Jet Ventile der Serie TS9800 sind intelligente Dosiersysteme, die aus einem piezobetriebenen Jet-Dosierventil und der Steuerungseinheit TS980 bestehen. Sie sind für eine große Bandbreite von Flüssigkeiten verschiedenster Viskositäten geeignet. Diese neuen Jet Ventile liefern ultraschnelle und hochpräzise Dosierergebnisse für eine Vielzahl von Klebstoffen und Pasten.  Der Hochgeschwindigkeits-Piezoaktor ermöglicht einen kontinuierlichen Betrieb mit bis zu 1500 Hz. Das entspricht 1500 Schuss pro Sekunde. Es werden kleinste Schussgrößen von nur 0,5 nL erreicht. Kürzere Intervalle sind sogar mit einer maximalen Frequenz von bis zu 2000 Hz möglich.

Jede Komponente der Ventile wurde unter Einhaltung höchster Toleranzen entwickelt und mit höchster Präzision gefertigt, um größte Genauigkeit und Wiederholbarkeit des Dosiervolumens von Tropfen zu Tropfen zu gewährleisten.

Die intelligente Ventilsteuerung TS980 verfügt über einen intuitiven Touchscreen für eine einfache Einrichtung und Bedienung.  Dosierparameter können schnell über diese komfortable Benutzeroberfläche eingegeben und geändert werden.

Die höchst effizient arbeitende Ventilsteuerung TS980 ist standardmäßig mit einer Internetverbindung ausgestattet, um dem Anwender die Überwachung, Datenaufzeichnung und präzise Parametereinstellungen weltweit und rund um die Uhr zu gewährleisten. Diese Geräten lassen sich hierdurch in die von Industrie 4.0 geforderte “Smart Factory“ integrieren. Darüber hinaus können Fehlersuche und Schulung über eine Ethernet-Verbindung ebenfalls aus der Ferne durchgeführt werden.

Die kompakten Abmessungen und der modulare Aufbau dieser Ventil-Baureihe erleichtern zudem die Integration in Robotersysteme. Diese Jet-Ventile bieten die vollständige Einstellbarkeit aller Parameter, die es dem Bediener ermöglichen, die Dosierung für verschiedene Flüssigkeiten zu optimieren und einen wiederholgenauen Dosierprozess zu gewährleisten.

Typische Anwendungen

Elektronik

  • Kantendichtungen, Dichtungen von LED’s und OLED’s
  • Die-Bonding und Frame-Bonding für Kameramodule
  • Jetting von Silikonphosphor im LED-Fertigungsprozess
  • Jetting von Under-Fill in Mikro-Elektronikanwendungen

LED-Montage

  • Jetting von Silikonphosphor
  • Jetting von Under-Fill für Flip-Chip LED’s
  • Jetting von Schutzlack

Medizingerätetechnik und Produktentwicklung

  • Jetting von UV-Klebstoffen
  • Jetting von Medien für Dichtungen
  • Jetting von Reagenzien auf Teststreifen

Medizintechnik

  • Jetting von UV-Dichtungen zum Versiegeln
  • Jetting von Fetten zur Schmierung
  • Jetting von Tinte zum Markieren

Erhältliche Ausführungen

ArtikelnummerBeschreibung
TS9800-TT15-HJet-Ventil, TT1.5, mit Heizung, ohne Düse
TS9800-TT7-HJet-Ventil, TT0.7, mit Heizung, ohne Düse
TS9800-TT15-NHJet-Ventil, TT1.5, ohne Heizung, ohne Düse
TS9800-TT7-NHJet-Ventil, TT0.7, ohne Heizung, ohne Düse

Technische Daten

Ventilgröße (mm) B x T x H:16 x 69.3 x 124.8
Größe Controller (inches) B x T x H:5.40 x 7.13 x 4.96
Größe (mm) B x T x H:137 x 181 x 126
Gewicht:258 g
Maximaler Druck:6.9 bar
Durchmesser:Dosierdüsen:0.05 mm to 0.40 mm
Max Dispensing Frequency:Up to 1500 Hz Continuous, 2000 Hz Bursts
Speicherplätze für Dosierprofile:50 Sets intern; unbegrenzt extern
Schnittstellen:DB15, RS-232 Ethernet, USB
Betriebstemperatur:10 ºC to 50 ºC
Eingangsspannung:110/240 VAC; 50/60 Hz
Wetted Part:304SS, Carbide, EPDM, TEFLON®
Zertifizierung:TUV, KC PSE, NRTL, CE

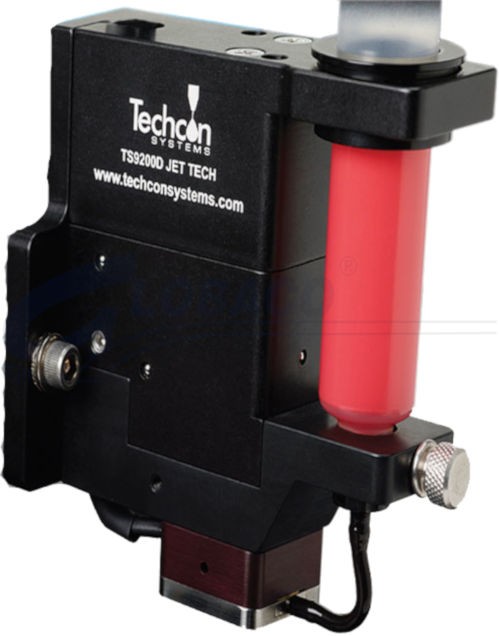

Jetventil für schnelles und kontaktloses Dosieren

Jet-Ventil TS9200D Jet Tech ist ein kontaktlos arbeitendes Dosierventil, mit dem Sie Fluide mit einer Viskosität von bis zu 400.000 Cps (4.000 Pascalsek.) auftragen können. Jet Tech besitzt eine schnell arbeitende Düsenfunktion. Diese kann mehrere hundert exakt definierte Tropfen in weniger als einer Sekunde aufbringen.

Das wichtigste Merkmal des Ventils ist eine einfache, leicht austauschbare Membran anstelle dynamischer Dichtungen, die Sie in anderen Düsenventilen finden. Ab sofort ist kein Auseinanderbauen mehr nötig, und auch kein Reinigen und Austauschen verschlissener Dichtungen. Dies spart nicht nur Zeit, sondern auch Geld. Die Membran ermöglicht auch schnelle Zyklusraten, da sie eine sehr geringe Masse besitzt. Es ist keine große Schieberspindel vorhanden, die den Vorgang verlangsamt. Dank dieses neuartigen Membrandesigns können Sie die Energie, die Sie zum Auswerfen eines Tropfens benötigen, einstellen. Das macht Ihre Prozessplanung flexibler.

Das Modell Jet Tech der Serie TS9200D Series ist in den folgenden Konfigurationen verfügbar:

  • TS9200D-125E Düsenventil, EPDM-Membran, 125µm-Düse
  • TS9200D-150E Düsenventil, EPDM-Membran, 150µm-Düse
  • TS9200D-200E Düsenventil, EPDM-Membran, 200µm-Düse
  • TS9200D-125S Düsenventil, Silizium-Membran, 125µm-Düse
  • TS9200D-150S Düsenventil Silizium-Membran, 150µm-Düse
  • TS9200D-200S Düsenventil Silizium-Membran, 200µm-Düse

Anwendungen

Das Modell TS900D Jet Tech können Sie in den verschiedensten Anwendungen einsetzen. Hier einige Beispiele für Prozesse und Anwendungen:

  • Auftragen von Silberepoxiden beim Mikroschweißen in der Chipherstellung
  • Auftragen von Siliziumphosphor beim Zusammenbau von LED-Leuchten
  • Aufspritzen von Unterfüllungen in Anwendungen für mikroelektronische Pakete bei PCBA-Leiterplatten
  • Auftragen von UV-Kleber in ultrakleinen Punkten in medizintechnischen Anwendungen

Features

  • Kein Reinigen oder Austauschen von Fluiddichtungen erforderlich
  • Bis zu 300 Tropfen/Sek.
  • Hervorragende Wiederholgenauigkeit
  • Viskositäten von bis zu 400.000 cps (4.000 Pascalsek.)
  • Tropfengrößen bis zu 10 nl klein
  • Integrierte Heizfunktion mit minimaler Fluiderhitzung
  • Interne Komponenten aus Wolframkarbid verlängern die Lebensdauer
  • Schnell und einfach zu warten
ventile_TS941

Eigenschaften:

  • Hohe Durchflussrate
  • Bringt einen deutlich höheren Materialdruck auf als vergleichbare Kolbenventile
  • Automatischer Rückzugeffekt nach dem Ende jedes Dosierzyklus’
  • Für feuchtigkeitsempfindliche Medien geeignet
  • Geeignet für UV-härtende Materialien (TS941-Serie und TS5322D)

Die Kolbenventile basieren auf einem ausgewogenen Kolbendesign, das ein schnelles Öffnen und Schließen des Ventils erlaubt und einen automatischen Rückzugeffekt nach jedem Dosierzyklus aufweist. Der Rückzug vermeidet Nachtropfen und gewährleistet beim Schließen einen sauberen Abriss. Eine Ölkammer oberhalb der oberen Dichtung dient als zusätzliche Flüssigdichtung. Das Design erleichtert die Handhabung ohne spezielle Tools zu erfordern. Pneumatisch gesteuert, wird das Ventil über eine Kolbenfeder (Einwegebetrieb) geschlossen. Alternativ kann das Ventil auch als Zwei-Wege-Ventil ohne Kolbenfeder über einen zweiten Drucklufteingang betrieben werden.

Anschlüsse der TS941-Serie lassen sich in eine beliebige Richtung drehen, so dass sie in die Ventilanschlüsse passen. Die gehärteten Gleitschieber ermöglichen eine hohe Dichtung und sind daher für Materialien mit einer Viskosität von bis zu 3.000.000 cps bei einem Materialdruck von 172 bar (2500psi) ausgelegt. Die Ventile besitzen einen 1/4″ großen NPT-Ausgang, an dem sich verschiedene Dosiernadeln adaptieren lassen.

Die Serie der Mini-Kolbenventile wurde entwickelt, um eine höhere Genauigkeit bei niedrigeren Materialdrücken zu gewährleisten. Diese Ventile bieten die gleiche Funktionsweise wie das Kolbenventil TS941, sind in den Ausmaßen jedoch erheblich kleiner.

Empfohlene Steuergeräte: TS350, TS250

Spezifikationen:

Ventile:TS5322TS5322DTS941 Series
Größe (Ø x H):28 mm x 99 mm (1.12” x 3.9”)28 mm x 99 mm (1.12” x 3.9”)118 mm x 38mm (4.64” x 1.5”)
Gewicht:
141 g (0.31 lb)118 g (0.26 lb)730 g (1.61 lb)
Anschluss, Eingang:
1/8” NPT1/8” NPT3/8” NPT TS941¼” NPT TS941A
Anschluss, Ausgang:
1/8” NPT1/8” NPT¼” NPT
Montage:
1/4-20UNC-2B1/4-20UNC-2BØ 38,10 mm (1.5”) Innenkörper oder Ventilträger
Maximaler Materialdruck:
34,5 bar (500psi)6,9 bar (100psi)172 bar (2500psi)
Benetzte Teile:303-Edelstahl, eloxiertes Aluminium, Teflon®, EPR303-Edelstahl, eloxiertes Aluminium, Teflon®, EPR303-Edelstahl, hartverchromtes Edelstahl, UHMWPE,EPR
Zyklusraten:mehr als 500 Zyklen/Minutemehr als 500 Zyklen/Minutemehr als 400 Zyklen/Minute
Empfohlener Viskositätsbereich:1cps bis 1,000,000cps1cps bis 1,000,000cps5cps bis 3,000,000cps
Garantie:1 Jahr1 Jahr1 Jahr

Ultra-High-Molecular-Weight-PolyEthylene (Polyäthylen mit extra hohem Molekulargewicht)

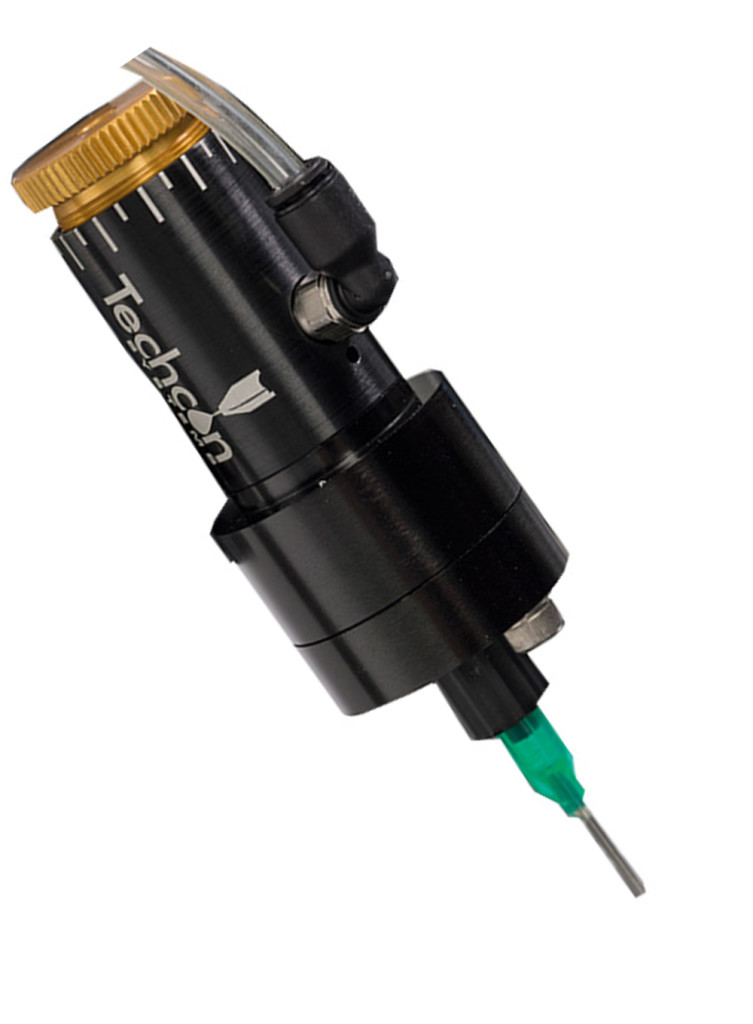

Das Membranventil TS5624DMP besitzt als erstes überhaupt eine Einweg-Materialführung. Diese ermöglicht es, schwierig zu handhabende Fluide und vorgemischte Zwei-Komponenten-Epoxidharzklebstoffe zu dosieren – ohne regelmäßige Reinigung. Der gesamte benetzte Bereich lässt sich auf einfache Weise innerhalb von Sekunden austauschen. Dabei verbleibt das Ventil in der Fertigungslinie.

Die Bauteile, die mit dem Medium in Kontakt kommen, sind aus schwarzem Polyethylen gefertigt. Diese Fertigungsweise verhindert, dass Feuchtigkeit und UV-Licht mit dem zu dosierenden Fluid in Kontakt kommen. Sie gewährleistet zudem die zuverlässige und exakte Dosierung feuchtigkeitsempfindlicher Fluide (z. B. Cyanoacrylat und bei Bestrahlung mit UV-Licht aushärtende Klebstoffe).

Das Ventil dosiert niedrig- bis mittelviskose Fluide in einer großen Bandbreite an Tropfengröße und Raupenbreite bis hinunter zu einem Bruchteil eines Mikroliters. Geöffnet wird das Ventil mittels Druckluft, geschlossen über die eingebaute Rückholfeder, daher ist es mit allen Techcon Dosier- und Steuergeräten verwendbar. Der kurze Hub sorgt für ein extrem schnelles Schließen und damit für einen sauberen Dosierstopp. Die dichtungsfreie Konstruktionsweise des Ventils ermöglicht eine hervorragende Feuchtigkeitsabweisung. Die integrierte Membran erzeugt eine Barriere zwischen benetzten Teilen und Luftzylinder.



Hauptmerkmale und Vorteile

  • Austauschbarer Materialgang
  • Schnelle und einfache Inbetriebnahme
  • Keine Reinigung notwendig
  • Exzellente Materialbeständigkeit
  • Ideal für Cyanacrylate & abrasive Medien
  • Kompakte Größe, geringes Gewicht
  • Hochpräzise, wiederholbare Dosierung
  • Geringe Anschaffungs- und Betriebskosten.

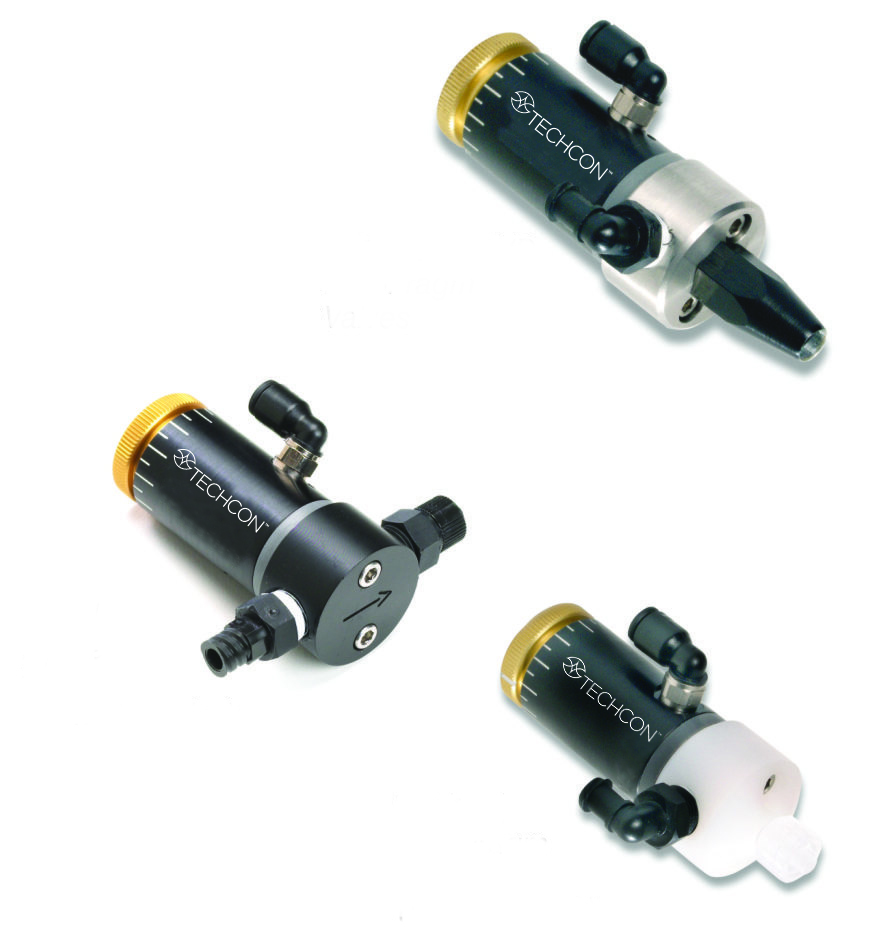

ventile_TS5620
ventile_TS5620

Eigenschaften:

  • “Sealless”-Design – Hervorragende feuchtigkeitssichere Materialkammer
  • Ventilköpfe aus verschiedenen Materialien für beste Fluid-Kompatibilität, wie etwa Delrin® für UV-härtende Kleber
  • Kompakte Bauform
  • Wahlweise vertikaler und horizontaler Materialauslass für einen einfachen Einbau in automatisierten Linien
  • Handbetriebene Ventile sind erhältlich

Die Membranventile sind für die Dosierung von nieder- bis mittelviskosen Medien ausgelegt und bieten bei verschiedensten Punkt- und Raupengrößen bis in den Mikroliterbereich optimales Dosierverhalten. Durch eine integrierte Rückstellfeder sind die Ventile mit den digitalen Timer- und Druckanzeige-Steuergeräten von Techcon Systems kompatibel. Ein kurzer Öffnungshub sorgt für ein extrem schnelles Schließen. Eine Rändelschraube zur Einstellung des Ventilhubs erleichtert die Feineinstellung der Dosierpunkte. Das kompakte Design erlaubt die flexible Adaption und den einfachen Einbau in automatisierten Linien.

Die Ventile aus Edelstahl mit ihrer optimierten interner Materialleitung eignen sich für eine Vielzahl von chemischen Medien, speziell von UV-härtenden Klebern, Kunstharzen und Lacken zur Herstellung von DVDs und CDs.

Die Ventile sind einfach zu handhaben sowie nahezu wartungsfrei, da die austauschbaren Teile vom Anwender selbst gewechselt werden können. Die Modelle mit horizontalem Materialauslass und handbetriebene Ventile sind ebenfalls erhältlich.

Empfohlene Steuergeräte: TS500R, TS350, TS250 in Kombination mit TS1258

Spezifikationen:

VentilGröße und GewichtBenetzte TeileMaximaler
Materialdruck
AktivierungsdruckAnschlüsseMontageEmpfohlener Viskositätsbereich
TS5620HUL: 61 mm (2.4″)
D: 24 mm (0.94″)
Gewicht: 61 g (0.13lb)
UHMWPE4,8 bar (70psi)4,8 bar (70psi)-
6,2 bar (90psi)
Eingang: 1/4-28 UNF
Ausgang: 1/4-28 UNF
10-32 UNF1 bis 50k cps
TS5620HTL: 61 mm (2.4″)
D: 24 mm (0.94″)
Gewicht: 61 g (0.13lb)
Teflon®4,8 bar (70psi)4,8 bar (70psi)-
6,2 bar (90psi)
Eingang: 1/4-28 UNF
Ausgang: 1/4-28 UNF
10-32 UNF1 bis 50k cps
TS5621HDL: 61 mm (2.4″)
D: 27 mm (1.06″)
Gewicht: 63 g (0.14lb)
UHMWPE,
Delrin®
4,8 bar (70psi)4,8 bar (70psi)-
6,2 bar (90psi)
Eingang: 1/8″ NPT
Ausgang: 1/8″NPT
10-32 UNF1 bis 50k cps
TS5622VUL: 66 mm (2.6″)
D: 27 mm (1.06″)
Gewicht: 68 g (0.15lb)
UHMWPE4,8 bar (70psi)4,8 bar (70psi)-
6,2 bar (90psi)
Eingang: 1/8″ NPT
Ausgang: 1/4-28 UNF
10-32 UNF1 bis 50k cps
TS5622VDL: 66 mm (2.6″)
D: 27 mm (1.06″)
Gewicht: 68 g (0.15lb)
UHMWPE,
Delrin®
4,8 bar (70psi)4,8 bar (70psi)-
90 psi (6.3 bar)
Eingang: 1/8″ NPT
Ausgang: 1/4-28 UNF
10-32 UNF1 bis 50k cps
TS5622VTL: 66 mm (2.6″)
D: 27 mm (1.06″)
Gewicht: 68 g (0.15lb)
Teflon®4,8 bar (70psi)4,8 bar (70psi)-
6,2 bar (90psi)
Eingang: 1/8″ NPT
Ausgang: 1/4-28 UNF
10-32 UNF1 bis 50k cps
TS5622VU-DVDL: 88 mm (3.47″)
D: 27 mm (1.06″)
Gewicht: 120 g (0.27lb)
303-Edelstahl, UHMWPE4,8 bar (70psi)4,8 bar (70psi)-
6,2 bar (90psi)
Eingang: 1/8″ NPT
Ausgang: Luer taper with cap
10-32 UNF1 bis 50k cps
TS5623HUL: 88 mm (3.47″)
D: 27 mm (1.06″)
Gewicht: 116 g (0.25lb)
UHMWPE4,8 bar (70psi)NAEingang: 1/8″ NPT
Ausgang: 1/4-28 UNF
NA1 bis 50k cps
TS5623HDL: 88 mm (3.47″)
D: 27 mm (1.06″)
Gewicht: 116 g (0.25lb)
UHMWPE,
Delrin®
4,8 bar (70psi)NAEingang: 1/8″ NPT
Ausgang: 1/4-28 UNF
NA1 bis 50k cps
TS5623HTL: 88 mm (3.47″)
D: 27 mm (1.06″)
Gewicht: 116 g (0.25lb)
Teflon®4,8 bar (70psi)NAEingang: 1/8″ NPT
Ausgang: 1/4-28 UNF
NA1 bis 50k cps

Ultra-High-Molecular-Weight-PolyEthylene (Polyäthylen mit extra hohem Molekulargewicht)

ventile_TS5420

Eigenschaften:

  • Präzise und konstante Dosierpunktgrößen
  • Das TS5440 ermöglicht kleinstmögliche Dispensvolumina von weniger als 0,5 Mikroliter
  • Kein Totvolumen beim TS5440
  • Der Raupenauftrag wird durch den rotierenden konischen Ventilsitz des TS5420 erleichtert
  • Die benetzten Teile des TS5440-Ventils sind aus FDA-konformem 303-Edelstahl
  • Präziser Auftrag einer kontinuierlichen Raupenform durch das Design interner Materialleitung
  • Einfache und wartungsfreundliche Konstruktion

Da sie fast kein “Totvolumen” haben, dosieren Nadelventile sehr exakt verschiedenste Punkt- und Liniengrößen. Eine Rändelschraube zur Einstellung des Ventilhubes erleichtert die Feineinstellung der Dosierpunkte. Die Nadelventile sind wartungsfreundlich und es gibt somit nur geringe bis keine Stillstandszeiten. Durch die kompakte Konstruktion und schnelle Montage lassen sie sich einfach in automatisierte Anwendungsprozesse integrieren.

Das TS5420 ist ein regelbares, über eine Feder geschlossenes Einwege-Nadelventil, das pneumatisch gesteuert wird. Alternativ ist es möglich, das Nadelventil auch als ein Zwei-Wege-Ventil ohne Kolbenfeder über einen zweiten Drucklufteingang zu betreiben.

Das Mikro-Nadelventil TS5440 liefert sehr präzise Dosierergebnisse kleinster Mengen hinab bis zu 0,0005 cm3, da das Öffnen und Schließen der Materialkammer direkt in der Dosiernadel erfolgt.

Die benetzten Teile des TS5440-Ventils sind aus FDA-konformem 303-Edelstahl.

Spezifikationen:

Ventile:TS5420TS5420SSTS5440
Größe (Ø x H):28 mm x 117 mm 1.12” x 4.6”)28 mm x 117 mm 1.12” x 4.6”)28 mm x 117 mm 1.12” x 5”)
Gewicht:136 g (0.3lb)227 g (0.5 lb)227 g (0.5 lb)
Anschluss, Eingang::1/8” NPT1/8” NPT1/8” NPT
Anschluss, Ausgang:Luer-lock-InnengewindeLuer-lock-InnengewindeInnengewinde mit konischer Luerkappe
Montage:1/4-20UNC-2B1/4-20UNC-2B10-32UNF
Maximaler Materialdruck:20,7 bar (300psi)20,7 bar (300psi)6,9 bar (100psi)
Aktivierungsdruck: 4,8 bar (70psi)4,8 bar (70psi)4,8 bar (70psi)
Benetzte Teile: 303-Edelstahl,
Teflon®,
eloxiertes Aluminium,
EPR
303-Edelstahl,
Teflon®,
EPR
303-Edelstahl,
Teflon®,
EPR
Zyklusraten:mehr als 400 Zyklen/Minutemehr als 400 Zyklen/Minutemehr als 400 Zyklen/Minute
Empfohlener Viskositätsbereich:1 bis 100,000 cps1 bis 100,000 cps1 bis 100,000 cps
Garantie:1 Jahr1 Jahr1 Jahr
ventile_ventile-mit-einweg-quetschlauch
ventile_ventile-mit-einweg-quetschlauch

Eigenschaften:

  • Einweg-Zuführung – keine Reinigung erforderlich
  • Optionale schwarze Zuführungen für UV-Fluid-Applikationen
  • Optionale Polyurethan-Zuführungen erhältlich
  • Einfache Bedienbarkeit
  • Geringe Größe und Gewicht

Ventile mit Einweg-Quetschschlauch bieten Regelungsmöglichkeiten für kontinuierliche oder Mikrodosier-Anwendungen von Fluiden geringer bis mittlerer Viskosität. Die halbautomatische Ausführung TS1212 basiert auf einem Dosierungscontroller, der ein vorprogrammiertes Signal in Form eines Luftstoßes sendet, welches das Ventil öffnet und das Fluid fließen lässt. Sobald der Dosierzyklus abgeschlossen ist, endet das Luftsignal, woraufhin die internen Federkräfte den Verschlusskolben veranlassen, die Einweg-Zuführung zu „quetschen“, was weiteren Fluid-Fluss verhindert. Beim TS1201 handelt es sich um einem manuell zu betreibenden Dosierstift, der auf einem ähnlichen Prinzip beruht – die Bedienperson übernimmt die Funktion des Dosier-Steuergeräts und drückt den Fingerhebel oder lässt ihn los, um den Dosierzyklus zu starten oder zu beenden. Beide Versionen verfügen über eine Flussraten-Einstellung.

Das einzige Teil des Ventils, das mit dem zu dosierenden Fluidum in Kontakt kommt, ist der Einweg-Quetschschlauch, was die TS1212 und TS1201 hervorragend geeignet erscheinen lässt, um Zweikomponentenkleber und CA (Cyanoacrylat) auszubringen.

Empfohlenes Steuergerät: TS500R, TS350, TS250 in Kombination mit TS1258

Spezifikationen:

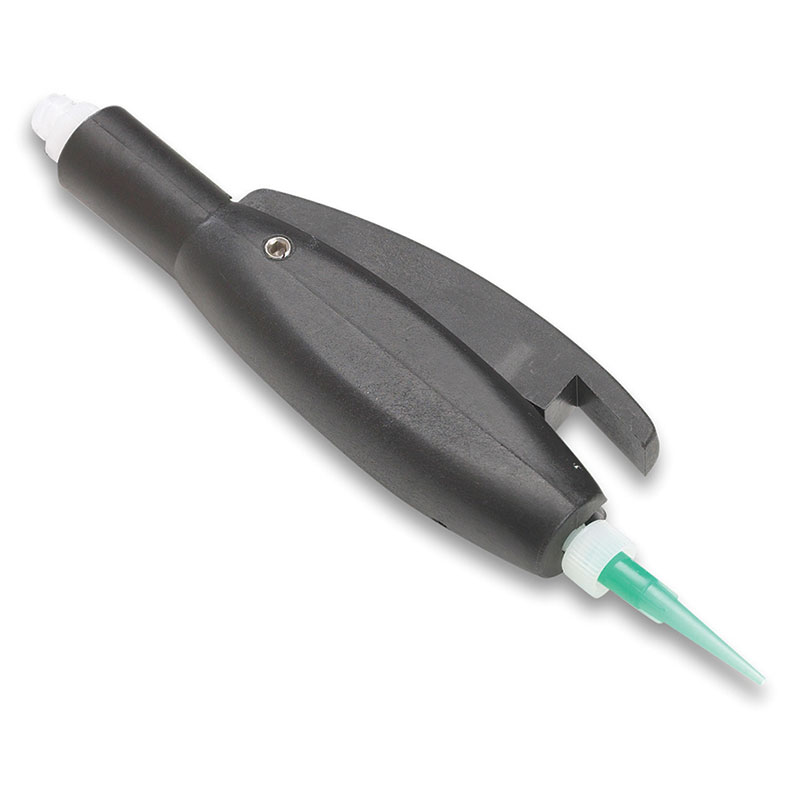

Ventile:TS1201TS1212
Größe (Ø x H):37 mm x 122 mm (1.44” x 4.81”)83 mm x 62 mm (3.3” NOM x 2.44”)
Gewicht:36 g (0,08lb)82 g (0,18lb)
Materialzuführung:Luer-Lock-AußengewindeLuer-Lock-Außengewinde
Materialausgang:Luer-Lock-InnengewindeLuer-Lock-Innengewinde
Montage:Wird in der Hand gehalten1/4-20UNC-2B
Maximaler Materialdruck:4,1 bar (60psi)4,1 bar (60psi)
Benetzte Teile:Polyäthylen, optional PolyurethanPolyäthylen, optional Polyurethan
Zyklenraten:mehr als 400 Zyklen/Minute
Empfohlener Viskositätsbereich:1 bis 45,000cps1 bis 45,000cps
Garantie:1 Jahr1 Jahr
ventil_TS7000IMP

Eigenschaften:

  • Schneller und einfacher Austausch von Förderspindeln und Kartuschenkammern
  • Getrennte Kartuschenanbringung verhindert eine Verunreinigung des Motors durch Fluide
  • Genauer und wiederholbarer Dosierprozess
  • Langlebige Präzisions-Förderspindel/Kartuschenkammer
  • Ersatzteileinbau vor Ort
  • Geringes Wartungsaufkommen
  • Austauschbar mit TS5000DMP-Ventilkörper
  • Kartusche flexibel montierbar
  • Nadel flexibel montierbar
  • Flexible Encoder-Position (Encoder-Version)
  • Closed-loop-Motorsteuerung mit Encoder-Rückmeldung (Encoder-Version)

Die Spindelventile der Serie TS7000 IMP (Interchangeable Material Path = Mehrweg-Dosierspindel) sind neu zur Familie der Mikro-Ventile hinzugekommen. Bei Spindelventilen wird das Medium über eine Drehspindel dosiert. Diese Methode ermöglicht eine äußerst präzise Steuerung des Dosierprozesses. Die modulare Konstruktion gewährleistet einen raschen Austausch von Förderspindel/Kartuschenkammer direkt an der Maschine; Ventilausbau ist nicht nötig. Darüber hinaus ist die Ventilkartusche auch für den Einsatz der Einwegspindeln des TS5000DMP (DMP = Disposable Material Path = Einweg-Dosierspindel) umrüstbar.

Die Ventile der Serie TS7000 IMP sind in 3 Größen erhältlich (16 und 8 Gängen, 8 Gängen mit hoher Förderrate), allesamt aus Edelstahl gefertigt. Für Applikationen, die eine Closed-loop-Motorsteuerung erfordern, ist optional eine Encoder-Rückmeldung (Encoder-Version) erhältlich.

Spezifikationen:

Abmaße (B x L x H):38 mm x 94 mm x 196 mm (1.5” x 3.7” x 7.7”)
Gewicht:390 g (0.86lb)
Anschluss, Eingang:Luer-Verschluss-Innengewinde
Montage:25,4 mm (1”) Innenkörper oder Ventilträger
Maximaler Materialdruck:2,1 bar (30 psi)
Benetzte Teile:gehärteter Werkzeugstahl, Edelstahl, UHMWPE*
Zyklusraten:mehr als 300 Zyklen/Minute
Empfohlener Viskositätsbereich:30.000 bis 1.300.000cps
Garantie:1 Jahr

Ultra-High-Molecular-Weight-PolyEthylene (Polyäthylen mit extra hohem Molekulargewicht)

Artikel-Nr.
Beschreibung
TS7000-16IMP Drehspindelventil, 16 Gänge
TS7000-8IMP Drehspindelventil, 8 Gänge
TS7000-8HOIMP Drehspindelventil, 8 Gänge mit hoher Förderrate
TS7000E-16IMP Drehspindelventil,16 Gänge, Encoder
TS7000E-8IMP Drehspindelventil, 8 Gänge, Encoder
TS7000E-8HOIMP Drehspindelventil, 8 Gänge mit hoher Förderrate, Encoder



Empfohlene Ventilsteuerung: Smart-Controller TS570R

Eigenschaften:

  • Einweg-Dosierspindeln – keine Reinigung erforderlich
  • Förderspindel in Sekundenschnelle austauschbar
  • Auswahl verschiedener Förderspindeln mit 16, 8 und 6 Gängen
  • Ideal für Zweikomponenten- und abrasive Medien
  • Kompatibel mit UV-härtenden Klebstoffen
  • Closed-loop-Motorsteuerung mit Encoder-Rückmeldung (Encoder-Version)

Die Disposable Material Path (DMP) genannten patentierten Ventile von Techcon Systems warten mit Einweg-Dosierspindeln auf. Sie enthalten Drehspindeln und eine Förderkammer für eine leichte Handhabung und um ein genaues und zuverlässiges Dispensen zu ermöglichen. Weil die Spindel aus dem Material Delrin® besteht, eignet sich das Ventil für Zweikomponenten- und abrasive Medien. Das DMP-Ventil ist frontseitig mit einer einfach zu öffnenden Klappe ausgestattet, so dass sich die Einweg-Dosierspindel innerhalb von Sekunden bei laufender Produktion austauschen lässt. Somit entfallen aufwändige Reinigungs- und Wartungsarbeiten.

Die Einweg-Dosierspindeln eigenen sich hervorragend für Anwendungen, bei denen das Reinigen der Ventile nicht erwünscht und zu kostenintensiv ist. Durch die austauschbaren Förderspindeln behält das Ventil seine präzise Dispensleistung deutlich länger auf einem optimalen Niveau. Dem zu folge ist die Lebensdauer aufgrund der geringeren Verschleißerscheinungen des Motors durch Materialablagerungen ebenfalls deutlich erhöht.

Das TS5000DMP von Techcon Systems ist in 3 verschiedenen Steigungen (6, 8 und 16 Gänge) erhältlich. Kein Wunder also, dass Techcon Systems einer der Marktführer für Fluid-Dosierlösungen ist.

Spezifikationen:

Größe (B x L x H):37 mm x 91 mm x 149 mm (1.45” x 3.6” x 5.88”)
Gewicht:
240 g (0.75lb)
Anschluss, Eingang:Luer-lock-Außengewinde
Anschluss, Ausgang:Luer-lock-Innengewinde
Montage:25,4 mm (1”) Innenkörper oder Ventilträger
Maximaler Materialdruck:2,1 bar (30psi)
Benetzte Teile:Delrin®, Nylon, Viton®
Zyklusraten:mehr als 300 Zyklen/Minute
Empfohlener Viskositätsbereich:30.000 bis 1.300.000cps
Garantie: 1 Jahr



Empfohlene Ventilsteuerung: Smart-Controller TS570R

ventile_TS5540
ventile_TS5540MS

Eigenschaften:

  • Gleichmäßiger Sprühstrahl
  • Austauschbare Düsen und Kappen
  • Kein Übersprühen
  • Sichere Absperrung
  • Einstellbare Durchflussrate
  • Lange Lebensdauer

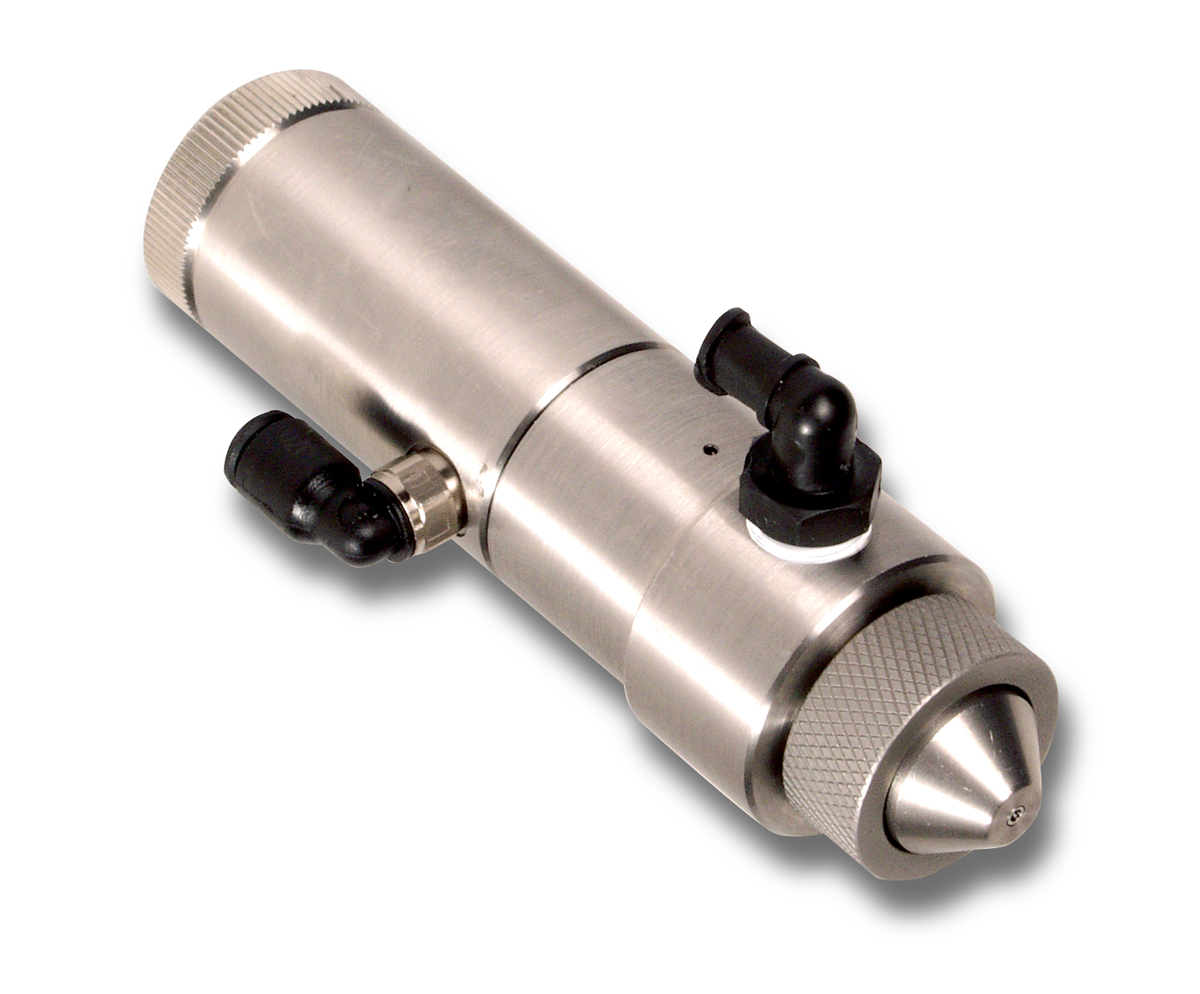

Die Sprühventile sorgen für präzise Sprühmengen von nieder- bis mittelviskosen Medien. Eine Rändelschraube zur Einstellung des Ventilhubes erleichtert die Feineinstellung des Materialflusses. Der Sprühzyklus wird durch den einstellbaren Materialdruck sowie durch die präzise Einstellung der Vorzerstäubung, der Zerstäuberluft und der Nachzerstäubung über den Sprühventil-Controller TS500R gesteuert. Die Wartung ist einfach, da bei diesem Ventil auf störungsanfällige, federgespannte Nadeln verzichtet wurde. Es gibt praktisch keine Stillstandszeiten mehr, da nur noch eine Dichtung im Rahmen der üblichen Instandhaltung ausgetauscht werden muss.

Bei den neuen Sprühventilen der Serie TS5540 sind sowohl der Druckluftzylinder als auch die Materialkammer aus FDA-konformem 303-Edelstahl. Ein austauschbarer Ventilsitz aus Delrin® garantiert eine saubere Dosierung und eine sehr lange Lebensdauer. Das kompakte Design und einfache Montagemöglichkeiten erleichtern den Einbau in automatisierte Linien.

Das neue Sprühventil TS5540-MS wurde zum Versprühen nieder- bis mittelviskoser Fluide mittels Einweg-Dosierkartuschen entwickelt. Jenes innovative Design erlaubt es dem Ventil, einheitliche Sprühmuster mit Durchmessern von 4,6 mm bis 15 mm (0,180” bis 0,60”) zu erzeugen. Das Sprühventil TS5540-MS besitzt eine vor Ort austauschbare UHMWPE-Dichtung (Ultra-High-Molecular-Weight-PolyEthylene, Polyäthylen mit extra hohem Molekulargewicht), die ein sicheres Verschließen ermöglicht und die Lebensdauer des Ventils verlängert.

Spezifikationen:

Ventile:TS5520TS5540TS5540F
Größe (Ø x H):
28 mm x 107 mm (1.12” x 4.2”)28 mm x 104 mm (1.12” x 4.2”)28 mm x 109 mm (1.12” x 4.3”)
Gewicht: 136 g (0.3lb)331 g (0.73lb)331 g (0.73lb)
Anschluss, Eingang:1/8” NPT1/8” NPT1/8” NPT
Anschluss, Ausgang:konische Runddüsekonische RunddüseFächerstrahldüse
Montage1/4-20UNC-2B1/4-20UNC-2B1/4-20UNC-2B
Maximaler Materialdruck:6,9 bar (100psi)6,9 bar (100psi)6,9 bar (100psi)
Aktivierungsdruck:4,8 bar (70psi) Minimum4,8 bar (70psi)4,8 bar (70psi)
Benetzte Teile:
303-Edelstahl, Teflon®,
eloxiertes Aluminium,
EPR
303-Edelstahl,
Teflon®,
Delrin®
303-Edelstahl,
Teflon®,
Delrin®
Zyklusraten:
mehr als 400 Zyklen/Minutemehr als 400 Zyklen/Minutemehr als 400 Zyklen/Minute
Empfohlener Viskositätsbereich:1 bis 1000cps1 bis 5000cps1 bis 5000cps
Garantie:1 Jahr1 Jahr1 Jahr



Ventil
Durchmesser der Öffnung.Runddüse
Fächerstrahldüse
TS5520
1,17 mm (0.046″)TS5520 (Standard)
TS5540
0,36 mm (0.014″)TS5540-014RTS5540-014F
 0,71 mm (0.028″)TS5540-028RTS5540-028F
1,17 mm (0.046″)TS5540-046RTS5540-046F

Für jeden Anwendungsfall und jedes Medium gibt es das beste Ventil. Bitte entnehmen Sie für Ihr Dosiermedium das entsprechende Ventil aus der unten aufgeführten Tabelle oder der Übersicht in unserem Katalogauszug Ventile.

Symbole: *** sehr gut   * gut   T Test   Ø nicht geeignet
710PTNM
Quetschschl.
TS5420
Mikronadel
TS5322
Mikrokolben
TS941 (A) KolbenTS5520
Sprüh
TS5620
Membran
TS5000
Spindel

Anwendung

SprühenØØØØ***ØØ
HochdruckØØ******ØØØ
Geringer Auftrag*****TØ******
FüllenØØ******ØTT
Dichtungen / RaupenTT******Ø**

Viskosität

710PTNM
Quetschschl.
TS5420
Mikronadel
TS5322
Mikrokolben
TS941 (A) KolbenTS5520
Sprüh
TS5620
Membran
TS5000
Spindel
HochØT*******ØT***
MittelT*******T******
Niedrig****TT******Ø

Produkt

710PTNM
Quetschschl.
TS5420
Mikronadel
TS5322
Mikrokolben
TS941 (A) KolbenTS5520
Sprüh
TS5620
Membran
TS5000
Spindel
Aktivator****TT******Ø
Acryl*ØTØØ***T
Alkohol****TT******Ø
Anaerobe Klebstoffe*ØTØØ***Ø
Konturgetreue Beschichtungen**TT****Ø
Cyanacrylate***ØØØØ***Ø
Elektrolyte**********Ø
EpoxisTT**Ø****
Säurehaltige Flussmittel*ØØØØ***Ø
Säurefreie Flussmittel**TT****Ø
SchmierfettØT******TØ***
Tinte****TT******Ø
Lack****TT******Ø
Trennmittel****TT******Ø
Öl************Ø
Farbe************Ø
LötstopplackTT******ØTT
Reagenzien***TTT******Ø
RTV / SilikonØT******ØØ*
LötpasteØØØØØØ***
Lösungsmittel**TT******Ø
UV-Klebstoffe / -Lacke*****TT******
710PTNM
Quetschschl.
TS5420
Mikronadel
TS5322
Mikrokolben
TS941 (A) KolbenTS5520
Sprüh
TS5620
Membran
TS5000
Spindel

Anwendungsbeispiel: Doming Logos mit Membranventil

Anwendungsbeispiel: TS5000DMP – Dichtungsauftrag

Anwendungsbeispiel: TS5000DMP Spindelventil – Handhabung und Funktionen

Anwendungsbeispiel: TS5420 Nadelventil – Befüllen von Raumerfrischern

Anwendungsbeispiel: TS5540 Sprühventil – Auftrag von Öl

Anwendungsbeispiel: TS5322 Mini Kolbenventil – Anwendungen

Anwendungsbeispiel: TS5624DMP NEUES Membranventil – Anwendungen und Handhabung
