Unsere Dosierdüsen und
Dosierkartuschen von Techcon

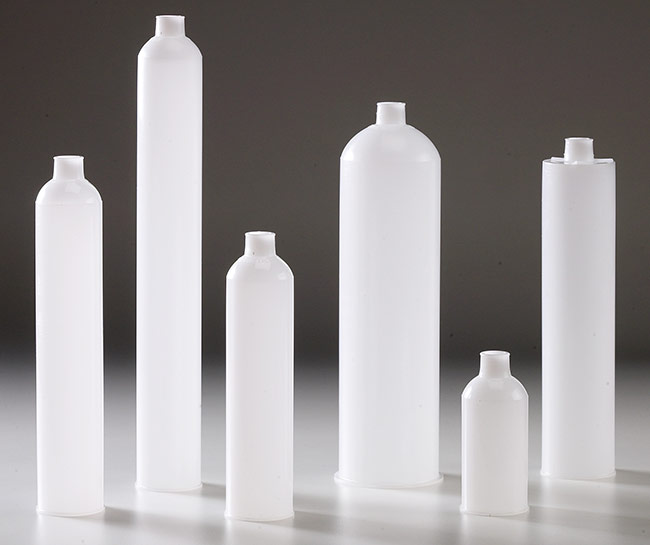

Einweg-Kartuschen und Zubehör stellen eine saubere, effiziente und kostengünstige Verpackungsmethode dar, um alle Arten von Produktionsanforderungen abzudecken. Die Kartuschen werden in einem kontrollierten Prozess gefertigt.
Die Kolben sind mit einer Wischerkante ausgestattet, um in den Kartuschen-Innenwänden keine Rückstände zu hinterlassen. Endkappen und Verschlüsse, die beide Enden der Kartusche abdichten, sind ebenfalls verfügbar, was das System ideal für die Dosierung von Einzel- oder Mehrkomponenten bzw. gefrorener Medien geeignet macht.
Die Kartuschen sind mit Kapazitäten von 74 ml (2 ½ Unzen), 177 ml (6 Unzen), 237 ml (8 Unzen), 355 ml (12 Unzen) und 591 ml (20 Unzen) sowie für 325 ml (1/10 Gallonen) erhältlich. Jede Größe lässt sich sowohl in handbetätigten als auch in druckluftbetriebenen und manuellen Dosierwerkzeugen einsetzen.
Die Kartuschen sind wahlweise aus Standard- oder „low density“-Polyäthylen (mit geringer Dichte) gefertigt. Überdies sind alle Kartuschengrößen mit ¼” NPT-Anschlüssen kompatibel. Kundenspezifische Farben, wie auch grün, sind möglich.
Einweg-Kartuschen decken auf saubere, effiziente und kostengünstige Weise sämtliche Produktions-Anforderungen ab. Schwarze Kartuschen eignen sich für UV- und lichtempfindliche Materialien.
Überdies sind Kartuschen aus PE-Material mit geringer Dichte für vorgemischte und gefrorene Medien verfügbar, wodurch sich das System ideal für abgepackte Materialien eignet. Hierbei sind die Größen 74 ml (2,5 oz), 177 ml (6 oz), 237 ml (8 oz), 355 ml (12 oz) und 591 ml (20 oz) sowie für 325 ml (1/10 gallon) erhältlich. Jede Größe lässt sich sowohl mit handbetätigten oder druckluftgetriebenen und manuellen Dosierwerkzeugen verwenden.
Die Kartuschen sind in Standard-Polyäthylen oder in einem PE-Material geringer Dichte ausgeführt. Kundenspezifische Farben, wie auch Grün, sind erhältlich. Der maximale Arbeitsdruck liegt bei 6,9 bar (100 psi).
Adapter für Luer-Lock Dosiernadeln
Die Nadeladapter verfügen über einen 1/4″-NPT Gewindeanschluss und passen sowohl in alle Großkartuschen von Techcon als auch in äquivalente Systeme anderer Hersteller. Sie schaffen die sichere Verbindung zwischen Großkartusche und Dosierspitze. Großkartuschen lassen sich auf diese Weise mit handelsüblichen Luer-Lock Dosiernadeln verwenden.
Kolben
Kolben stellen sicher, dass der Druck gleichmäßig über die Fluid-Oberfläche verteilt wird, was ein gleichmäßiges Dosieren ermöglicht. Kolben mit Wischerkanten verhindern Tropfen und Materialverschwendung, da die Dichtlippen beim Abstreifen für saubere Innenwände der Kartusche während des Dosiervorgangs sorgen. Ausgelegt für einen maximalen Materialdruck von 6,9 bar (100 psi).
Düsenverschlusskappe und Endverschlüsse für Kartuschen
Kartuschen-Endverschlüsse schließen das größere Ende der Kartusche sicher ab, so dass keinerlei Verschmutzungen in den Bereich hinter dem druckluftgetriebenen Kolben gelangen können, weder während der Lagerung noch während des Transports. Sie bestehen aus Polyäthylen mit geringer Dichte und sind in 1000er-Stückzahlen erhältlich. Es sind grüne und schwarze Ausführungen verfügbar, jedoch bestehen Einschränkungen bezüglich Mindestbestellmenge, Lieferzeit und Preis.
Die Düsenverschlusskappen sind zum nadelseitigen Verschließen der Kartuschedüse während der Lagerung und wenn sie nicht verwendet wird konzipiert. Sie eignen sich für alle Kartuschengrößen, bestehen aus Polyäthylen und sind in rot oder schwarz erhältlich. Auf Anfrage sind auch andere Farben verfügbar.
- Kolben
- Düsenverschlusskappe und Endverschlüsse für Kartuschen
Unsere
Kolben & Endkappen
Kartuschen-Füllsystem / Umfüllstation
Mit diesen Umfüllstationen lassen sich flüssige und pastöse Materialien (Silikon, Fett, Lötpaste, Epoxidharz, Wärmeleitpaste etc) zum Beispiel aus einer 310ml Eurokartusche ganz einfach in handelsübliche Luer-Lock Dosierkartuschen umfüllen. Ein Reduzierstück sowie passende Fittings sind bereits im Lieferumfang enthalten, um das nadelseitige Befüllen der kleineren Dosierkartuschen direkt zu ermöglichen.
- UV-Klebstoffe
- Cyanoacrylate
- Silikone
- anaerobe Harze
- Epoxidharze, uvm.
- Schnelles und exaktes Umfüllen
- Geeignet zum Befüllen von Dosierkartuschen 3ml bis 55ml
- Einfaches Einrichten und Reinigen
- Standfuß mit Halterung
- Druckluftschlauch
- Großkartuschenbehälter und Endkappe
- Reduzierstück und passende Fittings für die direkte Verbindung der Eurokartusche mit einer Dosierkartusche (Luer-Lock)
Dosieren aus der Großkartusche unter Verwendung einer handelsüblichen Dosiernadel
Das Reduzierstück ermöglicht Ihnen eine herkömmliche Großkartusche (z.B. Eurokartusche) mit einer Dosiernadel zu verwenden:
- Schrauben Sie das Reduzierstück auf die Eurokartusche
- Das Fitting „männlich 1/4-18 NPT weiß“ in das Reduzierstück schrauben
- Dieses Fitting nimmt an der anderen Seite alle gängigen Dosiernadeln (mit Luer Lock oder Ohren) auf.
- Alternativ kann ein Kupplungsfitting „weiblich (Ohren)“ für die nadelseitige Verbindung mit einer kleineren Dosierkartusche eingesetzt werden.
Das Material lässt sich so ohne Lufteinschlüsse, direkt aus einer Großkartsuche in kleinere 3ml-, 5ml-, 10ml-, 30ml-, 55ml-Kartuschen umfüllen. Für die notwenige Druckluftsteuerung eignen sich grundsätzlich alle gängigen Dosiergeräte mit 0-7bar (0-100psi) Ausgangsdruck. Wir empfehlen für das einfache und luftblasenfreie Befüllen Ihrer 3cc bis 55cc Dosierkartuschen unser digitales Dosiergerät TS250. Das TS250 ist mit einer komfortablen Timer-Funktion ausgestattet, die das zeitgesteuerte Befüllen Ihrer Kartuschen ermöglicht.
TS16: Manuelle Hebelvorrichtung

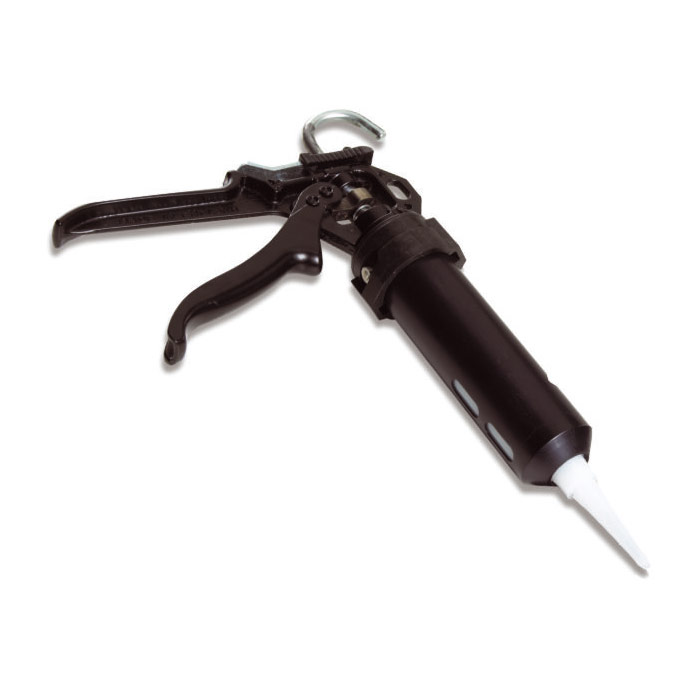

Dieses leichte Hebelsystem eignet sich ideal für Anwendungen im Felde, wo Druckluft nicht zur Verfügung steht. In die TS16 passen sämtliche Umbehälter der TS-Serie von Techcon Systems.
TS950: Dichtmedien-Dosierpistole

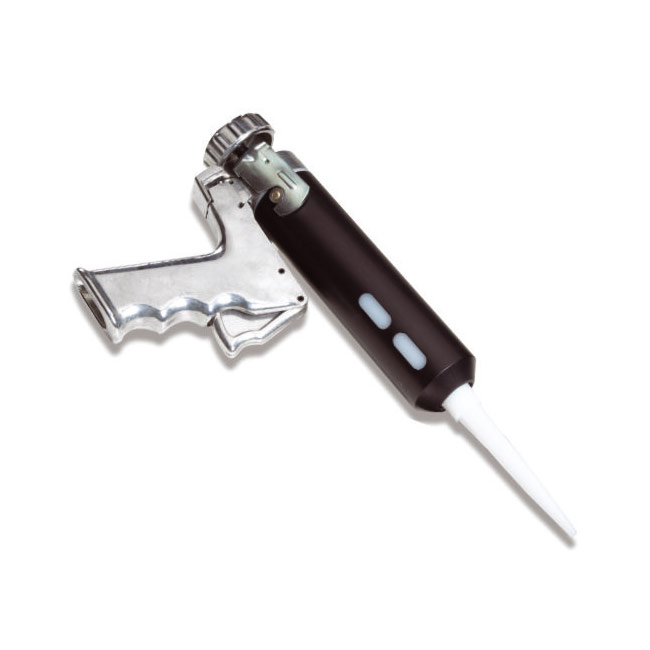

Beim TS950 handelt es sich um ein vielseitiges pneumatisch betriebenes Dosierpistolensystem für Dichtmedien mit einer metallenen Handpistole, die sich mit einem ebenfalls metallenen Handgriff verbinden lässt. Dieses flexible Dosiersystem arbeitet mit allen Umbehältern der TS-Serie von Techcon Systems. Die TS950-Systeme werden ohne Schlauchanschluss geliefert, das 3 m (10 Fuß) lange Schlauchsystem 1000-12 kann separat bestellt werden.
TS-Umbehälter
Die Umbehälter genannten Metallhülsen von Techcon Systems umschließen die Kunststoffkartusche und stellen die Verbindung zur Anschlussmuffe her. Der Umbehälter besteht aus robustem Aluminium und lässt sich an die Anschlussmuffe der Dosierpistole anschrauben. Sichtschlitze erlauben das Ablesen des Flüssigkeitsstandes in der Kartusche. Umbehälter sind sowohl leicht als auch robust und widerstehen Drücken bis 6,9 bar (100 psi).
Umbehälter-Behälterverschlusskappen der TS-Serie
Die Umbehälter-Behälterverschlusskappen der TS-Serie von Techcon Systems stellen eine leckfreie Verbindung zwischen dem Dosiergerät und den Kartuschen-Umbehältern der Serie TS her. Schnellverbinder und Schlauchsystem sind separat erhältlich.
- TS16: Manuelle Hebelvorrichtung
- TS950: Dichtmedien-Dosierpistole
- TS-Umbehälter
- Umbehälter-Behälterverschlusskappen der TS-Serie
Unsere
Dosierpistolen TS
Mehrkomponenten-Verpackung
Techkits sind eine kompakte und einfache Methode, um aus zwei oder drei Komponenten bestehende Harz-Systeme in Kartuschengrößen von 74 ml (2,5 oz), 177 ml (6 oz), 237 ml (8 oz), 591 ml (20 oz) oder 325 ml (1/10 gallon) unterzubringen. Das Kit trennt Basis und Härter mechanisch bis zum Zeitpunkt der Anwendung. Ein interner Mischkopf sorgt für die gründliche Durchmischung aller Arten von Kompositmaterialien. Zu verwenden mit den Kartuschen-Dosierpistolen von Techcon Systems. Sobald es seinen Zweck erfüllt hat, wird die gesamte Verpackung entsorgt, ohne dass eine Reinigung nötig ist oder der direkte Kontakt mit dem Harz erfolgt.
Durch Verringerung überflüssigen Arbeitsaufwands und Materialverschwendung lassen sich Kostensenkungen realisieren. Je präziser die Mischungsverhältnisse, je vollständiger die Durchmischung und je passender die Auftragsverfahren, desto zuverlässiger wird die Dosierung.
Es sind drei Arten von Kits erhältlich:
- Barriere-, Einspritz- sowie Barriere/Einspritz-Typen
Für Mischungen mit einem volumetrischen Verhältnis über 10 Teile pro 100. Härter und Basis werden durch eine Aluminium-Barriere über dem Mischkopf getrennt. - Einspritz-Typ
Für Mischungen mit einem volumetrischen Verhältnis von 10 oder weniger Teilen pro 100. Der Härter befindet sich innerhalb des mit einem Ventil versehenen Mischerstabes, während die Basis in der Kartusche ist. - Barriere-/Einspritz-Typ
Für dreikomponentige Mischungen werden Eigenschaften von Einspritz- und Barriere-Systemen vereint.
Zubehör: Mischköpfe
Zubehör: Stangen
- Mehrkomponenten-Verpackung
- Zubehör: Mischköpfe
- Zubehör: Stangen
Unsere
Techkits
Techkit-Mischer

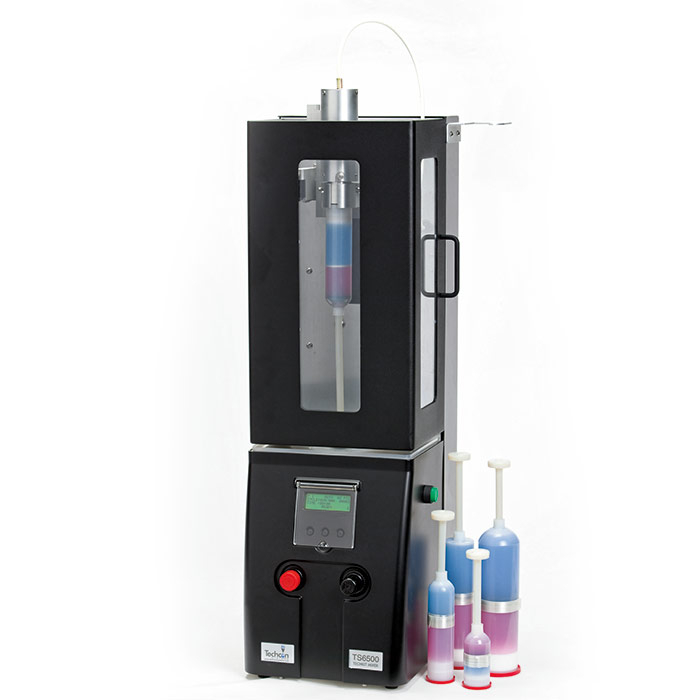

Die Kartuschenmischer der Serie TS6500 bieten das vollständig automatisierte Durchmischen von Zweikomponenten-Materialien, die sich in einem Kartuschen-Techkit befinden. Die Serie TS6500 verfügt über einen großen Funktionsumfang und ist mit allen Standard.Kartuschen im Größenbereich von 74 ml (2,5 oz) bis 591 ml (20 oz) kompatibel. Dank ihres Zubehörs und der universellen Stromversorgung sind sie sofort weltweit einsetzbar.
Die Serie TS6500 ist mit einem Füllstandssensor und einem benutzerfreundlichen elektronischen Steuerungssystem ausgestattet und ermöglicht so eine schnelle und einfache Konfiguration. Die automatische Einspritzfunktion bietet sogar die Möglichkeit, während des Mischvorgangs den Härter im Harz so zu verteilen, dass eine einheitliche Mischung entsteht. Das große Drehmoment des Antriebs ermöglicht eine dauerhaft hohe Geschwindigkeit für gleichmäßiges Durchmischen auch hochviskoser Materialien. Zu den Sicherheitsfunktionen, die maximalen Schutz des Bedienpersonals gewährleisten sollen, gehören Zweihandauslösung, Not-Aus-Schalter sowie der Zwang, die Schutzabdeckung zu schließen.
Bitte setzen Sie sich mit dem Werk in Verbindung, um nähere Details zu erfahren.
Standard Dosierdüsen
Standard Düsen werden präzise im Spritzgussverfahren aus hochwertigstem Polyethylen hergestellt. Sie verfügen alle über ein 1/4” NPT Gewinde zur optimalen Verbindung mit Großkartuschen von Techcon. Sie eignen sich selbstverständlich auch für Kartuschen anderer bekannter Hersteller. Erhältlich in Verpackungseinheiten zu je 1.000 Stück.
Spezielle Dosierdüsen

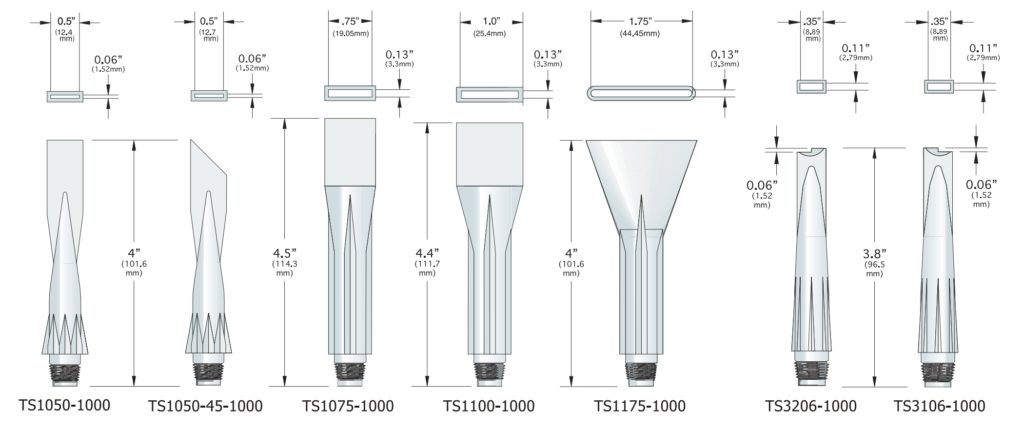

Breitstreckdüsen bringen Material breitflächig aus, während Hohlkehldüsen die Dichtmasse gleichmäßig auf Überlappnähten verteilen. An den Hohlkehldüsen ist eine Formstufe angebracht, um sie an den Verbindungen auszurichten. Es ergeben sich perfekt geformte Dichtungen. Sie sind in unterschiedlichsten Breiten und Dicken erhältlich.
Gebogene Dosierdüsen
Folgende aufgeführte gebogene Düsen sind in Standardpackungen zu je 1.000 Stück erhältlich. Spezielle, auf Ihren Wunsch gebogene Düsen sind auf Nachfrage ebenso erhältlich.
- Standard Dosierdüsen
- Spezielle Dosierdüsen
- Gebogene Dosierdüsen
Unsere
Dosierdüsen

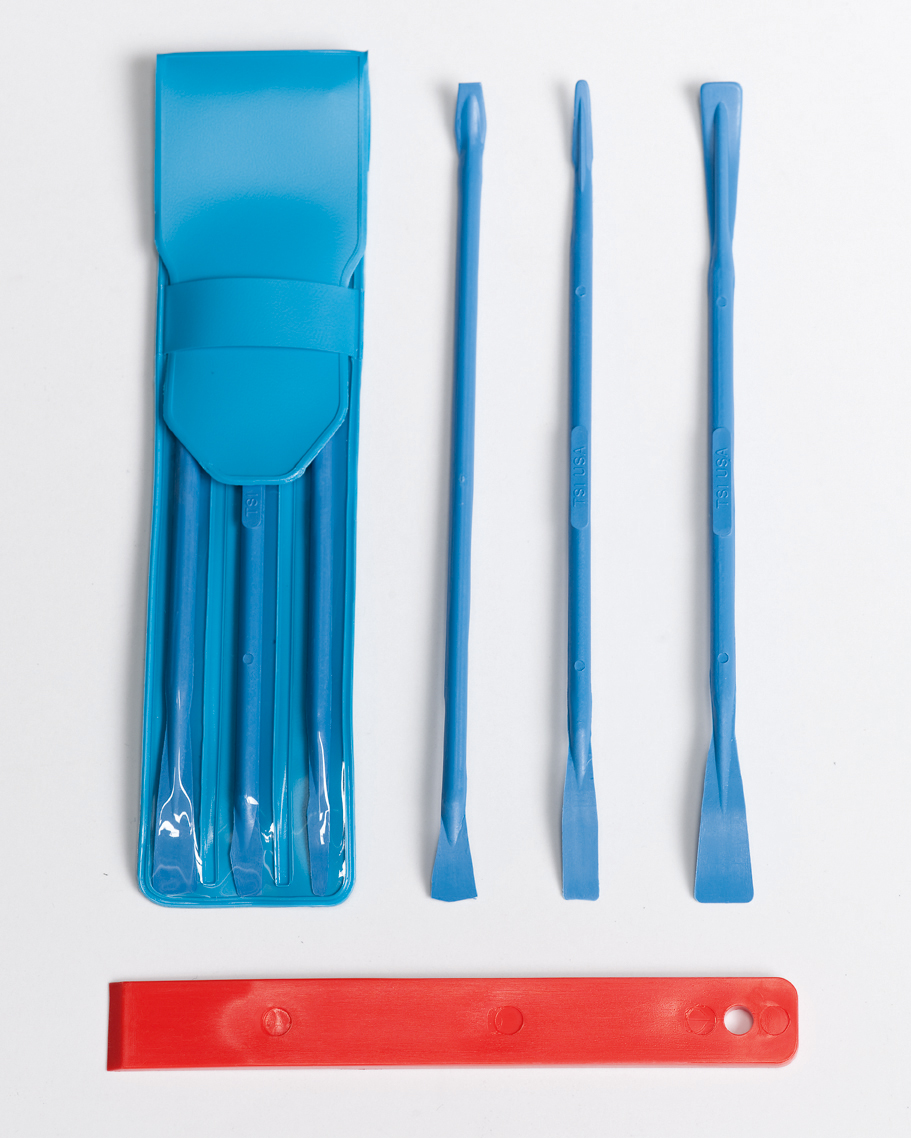

Schaber und Spatel
Die Kunststoff-Werkzeuge von Techcon Systems eignen sich zum Glätten von Dicht- und Klebstoffen für zahlreiche Anwendungen aus der Luft- und Raumfahrt. Die aus Celcon® bestehenden Schaber zur Dichtmaterialienentfernung und die aus glasfaserverstärktem Nylon hergestellten Spatel stellen sicher, dass empfindliche Substrate, wie sie in der Luft- und Raumfahrtbranche Verwendung finden, nicht beschädigt werden.
Schaber TS1275-4

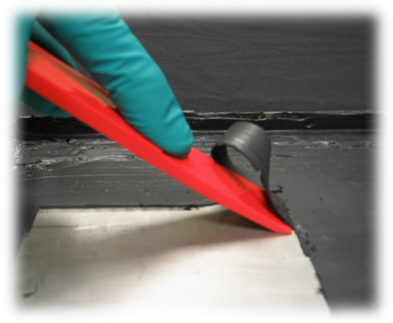

Die Celcon-Schaber haben eine Schabbreite von 19 mm (10,75“) und sind dafür ausgelegt, Dichtmaterialien von Flächen abzuschaben, die einer Nacharbeit bedürfen. Auch eignen sie sich zum Säubern von Flächen. Typische Einsatzgebiete sind die dem Außendruck ausgesetzte Rumpfhaut etwa an Überlappungsnähten, Stumpfnaht oder gänzlich anderen Bereichen (zum Beispiel Funkantennen-Ausschnitte, Flächenansätze bei Flügeln und Rumpfverkleidung oder entlang der Fensterformung, etc.). Um den Bedienkomfort zu erhöhen, wurden die seitlichen Schaberkanten abgerundet. Ein Aufhängeloch am Griffende sorgt dafür, dass sich der Schaber aufräumen lässt, wenn er nicht mehr gebraucht wird.

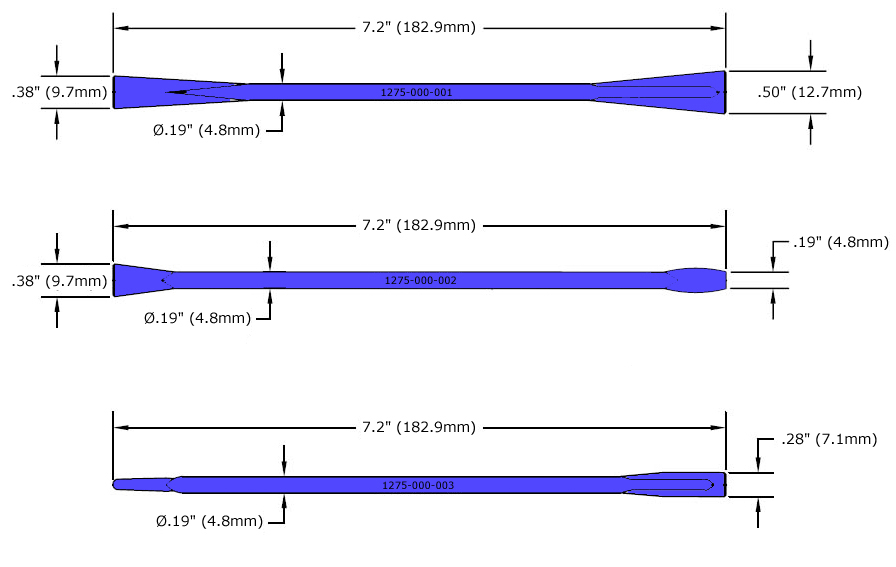

Spatel TS1275-KP (Set)
Einzeln oder als dreiteiliges Set erhältlich, decken diese Spatel eine Reihe von Anforderungen ab. Dazu zählen das Glätten und Abschaben von Klebern und das Vermischen von Mehrkomponenten-Klebstoffen. Hergestellt aus glasfaserverstärktem Nylon stellen sie sicher, dass die Arbeitsfläche nicht beschädigt wird. Beide Enden der Spatel sind unterschiedlich geformt, so dass sich damit eine Vielzahl an Applikationen realisieren lassen, ohne stets die Spatel wechseln zu müssen.
