Dosiernadeln

Dosierpinsel

Mit ihrem Polypropylen-Kern in Form einer Doppelhelix-Gewinde für den sichern Anschluss von Spritzenkörpern wurden die Dosierpinsel der BT-Serie für das Verteilen vom Schmiermitteln und vielen Klebstoffen entwickelt. Es sind zwei Arten von Borsten erhältlich: weiche aus Rosshaar oder harte aus Nylon. Der maximale Betriebsdruck liegt bei 6,9 bar (100 psi). Packungsgröße zu 12 Stück.

Für Dutzendmengen gilt:

Maße Weiche Borsten Harte Borsten
16 BT16-SOFTPK BT16-STIFFPK
18 BT18-SOFTPK BT18-STIFFPK
22 BT22-SOFTPK BT22-STIFFPK

Die erstklassigen Dosiernadeln der Serie TE bestehen aus einer Kanüle aus rostfreiem Edelstahl mit einem Polypropylen-Körper mit Doppelhelixgewinde für die sichere Fixierung der Dosiernadel. Diese Dosiernadel-Linie ist frei von Gussgraten, eine elektropolierte Kanüle sorgt für unbehinderten und konstanten Materialfluss. Außerdem sind sie frei von Silikon und Chlorid. Der maximale Arbeitsdruck liegt bei 6,9 bar (100psi).

Für Mengen über 50 Stück verwenden Sie bitte untenstehende Tabelle

Maße 6,35 mm (¼”) 12,7 mm (½”) 25,4 mm (1″) 38,1mm (1 ½”)
14 TE714050PK TE714100PK TE714150PK
15 TE715050PK TE715100PK TE715150PK
18 TE718025PK TE718050PK TE718100PK TE718150PK
20 TE720025PK TE720050PK TE720100PK TE720150PK
21 TE721025PK TE721050PK TE721100PK TE721150PK
22 TE722025PK TE722050PK TE722100PK TE722150PK
23 TE723025PK TE723050PK TE723100PK TE723150PK
25 TE725025PK TE725050PK
27 TE727025PK TE727050PK
30 TE730025PK TE730050PK
32 TE732025PK

Für große Mengen ersetzen Sie PK durch -1000, das entspricht 1000 Stück

Farbkodierung und Maße

Maße Farbe I.D. (Zoll) I.D. (mm)
14 Oliv 0,063 1,600
15 Bernstein 0,054 1,371
18 Grün 0,033 0,838
20 Pink 0,024 0,610
21 Lila 0,020 0,508
22 Blau 0,016 0,406
23 Orange 0,013 0,330
25 Rot 0,010 0,254
27 Transparent 0,008 0,203
30 Lavendel 0,006 0,152
32 Gelb 0,004 0,102

Die gebogenen Dosiernadeln der TE-Serie verfügen über eine im 45°- oder 90°-Winkel gebogene Kanüle aus rostfreiem Stahl mit einem Doppelhelix-Gewinde aus Polypropylen, an dem sich der Spritzenkörper sicher befestigen lässt. Die Dosiernadeln sind frei von Graten und besitzen eine elektropolierte Kanüle für unbehinderten und kontinuierlichen Materialfluss. Außerdem sind sie frei von Silikon und Chloriden. Der maximale Betriebsdruck beträgt 6,9 bar (100 psi).

Für Gebinde von 50 Stück verwenden Sie untenstehende Tabelle:

Maße: 12,7 mm (½”)
38,1 mm (1 ½”)
90°
45°
45°
14 TE714050B90PK TE714050B45PK TE714150B45PK
15 TE715050B90PK TE715050B45PK
18 TE718050B90PK TE718050B45PK TE718150B45PK
20 TE720050B90PK TE720050B45PK
21 TE721050B90PK TE721050B45PK TE721150B45PK
22 TE722050B90PK TE722050B45PK
23 TE723050B90PK TE723050B45PK
25 TE725050B90PK TE725050B45PK
27 TE727050B90PK TE727050B45PK
30 TE730050B90PK TE730050B45PK

Farbkodierung und Maße

Farbkodierung und Maße Farbe I.D. (Zoll) I.D. (mm)
14 Oliv 0.063 1.600
15 Bernstein 0.054 1.371
18 Grün 0.033 0.838
20 Pink 0.024 0.610
21 Lila 0.020 0.508
22 Blau 0.016 0.406
23 Orange 0.013 0.330
25 Rot 0.010 0.254
27 Transparent 0.008 0.203
30 Lavendel 0.006 0.152

Die Dosierspitzen mit gecrimpter Kanüle der TS-Serie bietet solide Leistung für alle üblichen Dosieranwendungen zu einem niedrigen Preis.

Die Kanülen aus rostfreiem Edelstahl werden auf die genaue Länge zugeschnitten und entgratet. Die zugeschnittenen Kanülen werden in einen gesicherten Aluminium-Einsatz gecrimpt und dann in Polyäthylen gegossen. Der maximale Arbeitsdruck beträgt 6,9 bar (100 psi). Erhältlich in Losgrößen von 1000 Stück.

Die TS-M-Serie besteht aus einer Kanüle aus rostfreiem Edelstahl und einem Aluminiumkern für den Einsatz in Anwendungen, die nicht mit Plastikkern-Nadeln funktionieren. Der maximale Arbeitsdruck beträgt 6,9 bar (100 psi). Sie werden in 500er-Gebinden angeboten.

Größe ID
mm (Zoll)
Länge
12,7 mm (½”)
Länge
25,4 mm (1″)
Länge
38,1 mm (1,5″)
Länge
50,8 mm (2,0″)
14 1,60 (0,063) TS14-1/2M-500 TS14-1M-500 TS14-1-1/2M-500 TS14-2M-500
15 1,37 (0,054) TS15-1/2M-500 TS15-1M-500 TS15-1-1/2M-500 NA
16 1,19 (0,047) NA TS16-1M-500 NV NV



NV = Nicht verfügbar

Die Edelstahlnadeln der Serie TS-SS wurden für hohe Präzision und Toleranz zur Verwendung in automatisierten Anwendungen ausgelegt. Die 12,7 mm lange Kanüle (½”) besteht aus rostfreiem Edelstahl mit einem verchromten Messingkern. Eine Packungsgröße enthält 12 Stück. Der maximale Arbeitsdruck beträgt 6,9 bar (100 psi).

Für Dutzendmengen gilt:

Größe Artikel-Nr. I.D. (Zoll) I.D. (mm)
14 TS14SS-1/2PK 0,0622 1,581
15 TS15SS-1/2PK 0,0565 1,436
16 TS16SS-1/2PK 0,0469 1,192
17 TS17SS-1/2PK 0,0422 1,073
18 TS18SS-1/2PK 0,0331 0,841
19 TS19SS-1/2PK 0,0265 0,673
20 TS20SS-1/2PK 0,0235 0,597
21 TS21SS-1/2PK 0,0206 0,524
22 TS22SS-1/2PK 0,0161 0,410
23 TS23SS-1/2PK 0,0132 0,334
25 TS25SS-1/2PK 0,0102 0,260
26 TS26SS-1/2PK 0,0101 0,257
27 TS27SS-1/2PK 0,0082 0,207
28 TS28SS-1/2PK 0,0068 0,172

Diese Serie umfasst Kanülen aus rostfreiem Stahl und Einsätze aus Aluminium.



Wird in Gebinden zu 500 Stück angeboten

Bauteilnummer DomesticFarbe des Einsatzes Größe Länge(Zoll/mm)
TS14-1/2M-500 Aluminum 14 0.5/12.7
TS14-1M-500 Aluminum 14 1.0/25.4
TS14-2M-500 Aluminum 14 2.0/50.8
TS15-1/2M-500 Aluminum 15 0.5/12.7
TS15-1M-500 Aluminum 15 0.5/12.7
TS15-1-1/2M-500 Aluminum 15 1.5/38.1
TS16-1M-500 Aluminum 16 1.025.4
flexible dosiernadeln

Die flexiblen Dosiernadeln der Serie TS-P ermöglichen es, schwer zugängliche Bereiche zu erreichen, außerdem lässt sich die Länge anpassen. Die Nadeln verhindern Cyanoacrylat-Verklumpung sowie Beschädigungen an Substraten. Zudem sind sie frei von Silikon und Chlorid mit einem maximalen Arbeitsdruck von 6,9 bar (100 psi).

Für Gebinde von 50 Stück verwenden Sie untenstehende Tabelle:

Maße Farbe Artikel-Nr.
15 Grau TS15P-1-1/2PK
16 Braun TS16P-1-1/2PK
18 Pink TS18P-1-1/2PK
20 Gelb TS20P-1-1/2PK
22 Schwarz TS22P-1-1/2PK
25 Rot TS25P-1-1/2PK

Für 500er-Stückzahlen ersetzen Sie ‚PK‘ durch ‚500‘

Die teflonbeschichteten Dosiernadeln der TF-Serie eignen sich ideal für die Verwendung mit niederviskosen Materialien und CAs (Cyanoacrylate). Zu den Vorzügen der Verwendung dieser Nadeln gehört, dass sie Cyanoacrylat-Verklumpungen widerstehen und Schaden von Substraten fernhalten. Jene Silikon- und Chlorid-freien Dosiernadeln weisen ein Doppelhelix-Polypropylen-Gewinde sowie im Inneren der Kanüle aus rostfreiem Stahl eine gequetschte, starre Teflon-Auskleidung auf, die etwa 1/8″ darüber hinausragt. Der maximale Arbeitsdruck beträgt 6,9 bar (100 psi).

Größe Artikel-Nr.(50 Stück)
Artikel-Nr. 1000er-Stückzahlen
20 TF720100PK TF720100-1000
25 TF725100PK TF725100-1000
dosiernadeln-set

Entscheiden Sie selbst, welche Nadeln Sie verwenden möchten! Das Dosiernadeln-Set enthält eine Auswahl der beliebtesten Dosiernadeln der Serien TE, TE-Bent und TT und erlaubt es Ihnen, verschiedene Nadeln auszuprobieren und diejenigen zu finden, die Ihre Bedürfnisse erfüllen. Das Set enthält eine farbkodierte Artikel-Nummer-Referenzkarte. Die Sets gibt es auch in Einzelverpackung.

Artikel-Nr.: TN00DKIT

Im Set enthalten sind folgende Dosierspitzen:

5 x TE714050
5 x TE715050
5 x TE718050
5 x TE720050
5 x TE721050
5 x TE722050
5 x TE723050
5 x TE725050
5 x TE727050
5 x TE730025
5 x TE732025
5 x TT14-DHUV
5 x TT16-DHUV
5 x TT18-DHUV
5 x TT20-DHUV
5 x TT22-DHUV
5 x TT25-DHUV
5 x TT27-DHUV
3 x 7015LL
5 x TE714050B45
5 x TE715050B45
5 x TE718050B45
5 x TE720050B45
5 x TE722050B45
5 x TE723050B45
5 x TE725050B45
5 x TE727050B45
5 x TE714050B90
5 x TE715050B90
5 x TE718050B90
5 x TE720050B90
5 x TE722050B90
5 x TE723050B90
5 x TE725050B90
5 x TE727050B90
5 x TE730050B90
Konische Präzisions-Metallnadeln

Die MT Dosiernadel Serie wartet mit hochpräzisen Metallnadeln auf, welche beste Ergebnisse bei hohen Durchflussraten gewährleisten. Der Aufbau dieser konischen Nadel erlaubt höhere Leistungsraten, vermeidet Verstopfungen und führt demzufolge zu höheren Durchfluss..

Die phosphor-bronzene Metallkonstruktion (chemisches Nickelverfahren) ermöglicht den Einsatz in automatisierten Herstellungsverfahren. Das dünnwandige Design in der Spitze erhöht die Dosiergenauigkeit bei gleichzeitiger Reduzierung von Verstopfungen bzw. Fadenbildung. Erhältlich von Gauge 18 bis zu 30.
Die MT Nadeln sind farblich kodiert, um sie leichter zu unterscheiden.

Merkmale:

  • Glatte, konische Innenwände:
    • Reduziert Zusetzen der Nadelspitze
    • Reduziert Gegendruck
    • Höhere Durchflußraten.
    • Eliminiert Fadenbildung
  • Metallkonstruktion:
    • Gewährleistet perfekte Positionierung der Nadel
    • Ideal für automatisches bzw. robotergesteuertes Dosieren
  • Dünne Wände führen zu verbesserter Dosiergenauigkeit
  • Eliminiert Verstopfungen. Ideal für gefüllte Medien

.

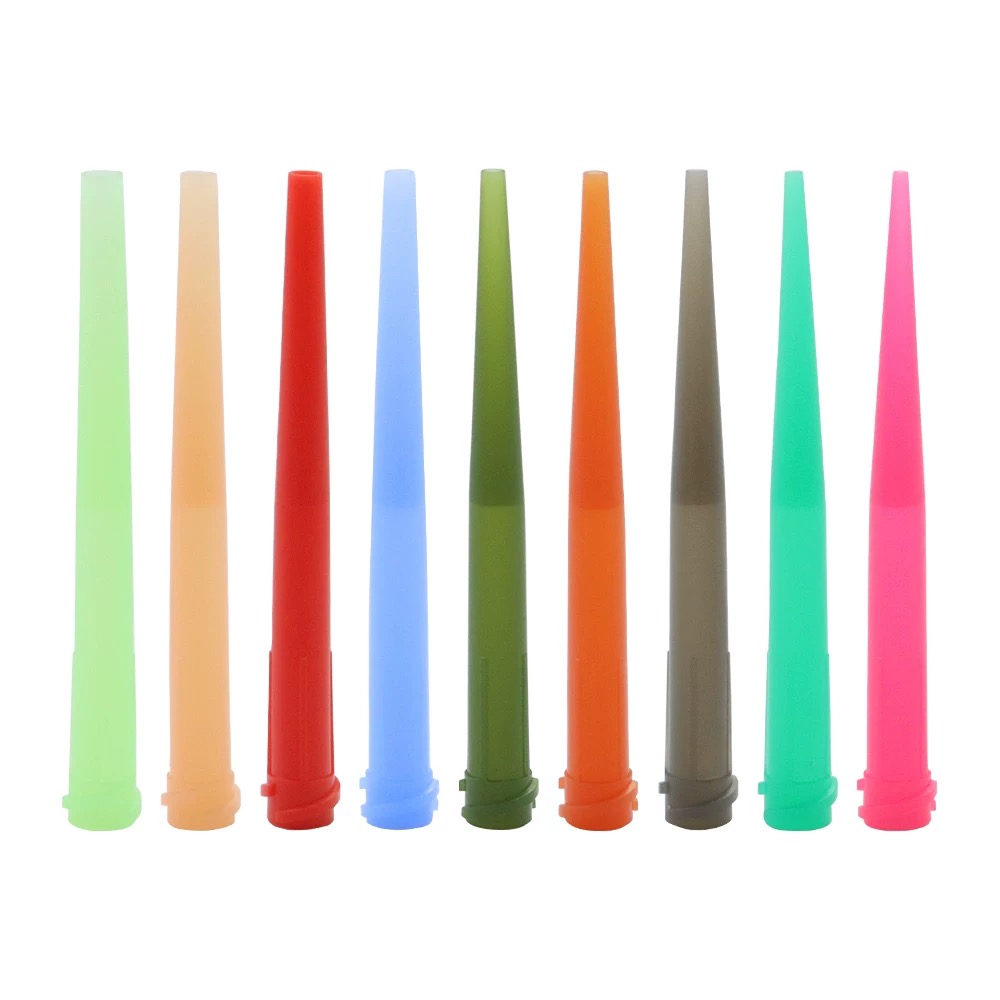

Die neue Serie konischer Dosiernadeln wurde mit einem Doppelhelix-Gewinde und einem universellen Luer-Lock entwickelt, um eine sichere Verbindung mit industriellen Spritzen oder Dosierventilen zu gewährleisten. Die Doppelhelix-Dosiernadeln der Serie TT werden für Anwendungen empfohlen, in denen die Dosierung von mittel- und hochviskosen Fluiden mit hoher Genauigkeit gefragt ist. Branchenweit zum ersten Mal ist die Größe 27 erhältlich, welche das Ausbringen von Mikropunkten ermöglicht.

Die konischen Doppelhelix-Nadeln bestehen aus Polyäthylen mit einem UV-blockierenden Zusatz und sind mit vielen Chemikalien und UV-härtenden Klebstoffen verträglich. Ein speziell entwickelter glatter Fluid-Pfad im Inneren verringert Turbulenzen, verhindert Lufteinschlüsse und tropfendes Fluid, dank eines sich aufbauenden Gegendrucks. Die gratfreie Auslassöffnung stellt präzises und wiederholbares Dosieren sicher.

Starre konische Dosiernadeln sind für automatisierte Anwendungen gedacht. Sie bestehen daher aus Polypropylen in opaker Ausführung zum UV-Schutz der Medien.

Überdies sind sie frei von Silikonen und Chloriden, mit einem maximalen Arbeitsdruck von 6,9 bar (100 psi).

Für Gebinde von 50 Stück verwenden Sie untenstehende Tabelle:

Artikel-Nr. Farbe Größe I.D. (Zoll) I.D. (mm)
TT14-DHUV-PK Oliv 14 0,063 1,60
TT16-DHUV-PK Grau 16 0,047 1,19
TT18-DHUV-PK Grün 18 0,033 0,84
TT20-DHUV-PK Pink 20 0,023 0,61
TT22-DHUV-PK Blau 22 0,016 0,41
TT25-DHUV-PK Rot 25 0,010 0,25
TT27-DHUV-PK Transparent 27 0,008 0,20



Für 1000er-Stückzahlen ersetzen sie in der Bauteilnummer ‚PK‘ durch -1000

Artikel-Nr. für die Serie Starre TT-Dosiernadeln (im Gebinde zu 50 Stück)

Artikel-Nr. Farbe Größe I.D. (Zoll) I.D. (mm)
TT14-RIGID-PK Oliv 14 0,063 1,60
TT16-RIGID-PK Grau 16 0,047 1,19
TT18-RIGID-PK Grün 18 0,033 0,84
TT20-RIGID-PK Pink 20 0,023 0,61
TT22-RIGID-PK Blau 22 0,016 0,41
TT25-RIGID-PK Rot 25 0,010 0,25
TT27-RIGID-PK Transparent 27 0,008 0,20
