Dosiergeräte
Zubehör
Wir bieten Ihnen die Möglichkeit, für Ihr Dosiermedium und Ihren Anwendungsfall die richtige Kombination zu finden. Ob Sie bernsteinfarbene oder schwarze Kartuschen für UV-Klebstoffe wählen oder Kolben, um bei höherviskosen Medien einen “Tunneleffekt” zu vermeiden: unser technisch versiertes Personal steht Ihnen gerne zur Verfügung.
Die Dosiernadel spielt ebenfalls eine wichtige Rolle bei der Auswahl des Dosierequipments. Nadeln mit Kanülen aus Edelstahl gibt es mit einer Länge von ¼” bis 1,5″, gebogen auf 45° oder auf 90°. Die Nadeln sind farbkodiert und zum Teil mit einem Luer-Lock-Gewinde ausgestattet. Bei mittel- bis hochviskosen Medien kommen dann konische Kunststoffnadeln zum Einsatz. Abgerundet wird unser Portfolio durch Edelstahl-, Teflon- und flexible Dosiernadeln sowie Dosierpinsel.
Fittings, Luftverteiler, Adapter und vieles mehr finden Sie in großer Auswahl in unserem Katalog. Sollten Sie nicht das Richtige finden, dann wenden Sie sich bitte direkt an uns. Wir suchen für Sie das richtige Produkt heraus.
Handkolben und Gummistopfen – wahlweise gefettet oder ungefettet – können separat zu den 700er System Kartuschen bestellt werden.
Kartuschenablageständer
Hält die Kartusche aufrecht, wenn diese nicht benutzt wird. Passt zu Kartuschen mit 3 cc bis 55 cc.
Artikelnummer: SH-300
Dosier-Starterkit
Dieses Dosier-Starterkit hilft dabei, die Konfiguration für neue Dosieranwendungen zu ermitteln. Der maximale Betriebsdruck beträgt 6,9 bar (100 psi).
Lieferumfang
- 71003RHB x 1 – Adapter für 10-cc-Kartuschen
- 73003RHB x 1 – Adapter für 30-cc-Kartuschen
- 7100009W x 1 – Weißer Stopfen für den Druckluftbetrieb für 10-cc-Kolben, mit Wischer
- 7300009W x 1 – Weißer Stopfen für den Druckluftbetrieb für 30-cc-Kolben, mit Wischer
- 7100LL1N x 1 – 10-cc-Kartusche
- 7300LL1N x 1 – 30-cc-Kartusche
- 15LL x 2 – Nadelverschlusskappe
Dosiernadeln
- TT14-DHUV x 5 – Konische TT-Nadeln, Größe 14
- TT18-DHUV x 5 – Konische TT-Nadeln, Größe 18
- TT22-DHUV x 5 – Konische TT-Nadeln, Größe 22
- TE714050 x 5 – TE-Dosiernadeln, Größe 14
- TE718050 x 5 – TE-Dosiernadeln, Größe 18
- TE721050 x 5 – TE-Dosiernadeln, Größe 21
- TE723050 x 5 – TE-Dosiernadeln, Größe 23
- TE725050 x 5 – TE-Dosiernadeln, Größe 25
- TE727050 x 5 – TE-Dosiernadeln, Größe 27
- TE730025 x 5 – TE-Dosiernadeln, Größe 30
Vakuumstift-Set
Die Stand-alone-Vakuumstifte werden zum Aufnehmen und Platzieren von Bauteilen verwendet. Sie benötigen Pressluft und lassen sich durch die Steuergeräte der Serien TS350 A.D.er TS500R mittels Druckluft ansteuern. Ein Steuerschalter erlaubt es, das Vakuum entsprechend einzustellen. Der maximale Betriebsdruck liegt bei 6,9 bar (100 psi).
Lieferumfang:
- Regeleinheit
- Vakuumstift
- Vakuumspitzen (Größe 15 und 23)
- 5 unterschiedlich große Vakuumsauger
- Luftschlauch für die Anbindung an eine Druckluftquelle
- 2 Druckluft-Kupplungen
- Diverse Gummierungen
Fingerschalter für Dosiergeräte
Das Fingerschalter-Dosiersystem DX9010 soll zum Einsatz kommen, wenn händische Betätigung zweckdienlicher ist als der üblicherweise mit den Dosier- und Steuergeräten der Serie TS gelieferten Fußschalter. Sämtliche Kartuschen der 700-Serie von Techcon Systems passen zum DX9010; der einfache Dreh-Klemm-Mechanismus vereinfacht die Installation und das Entfernen von Kartuschen, wobei lediglich eine Betätigungskraft von 1,39 N (5 oz.) erforderlich ist, der Schaltweg beträgt 1,3 mm (0,050″).
Artikelnummer: DX9010
- Kartuschenablageständer
- Dosier-Starterkit
- Vakuumstift-Set
- Fingerschalter für Dosiergeräte
weiteres
Zubehör
TS1258
Der Druckbehälter TS1258 von Techcon Systems nimmt Fluide auf, die in Flaschen bzw. Containern geliefert werden. Im Inneren des Druckbehälters bzw. Tanks sorgt der Luftdruck dafür, dass das Medium aus der Flasche durch vorinstallierte Röhren bis zur Dosierstelle gelangt. Für UV-Anwendungen sind schwarze Schläuche erhältlich. Am Deckel des Druckbehälters bzw. Tanks sorgt ein Druckregler für gleichmäßigen Fluid-Fluss zum Dosierventil. Die luftdichte Abdichtungen vermeiden Lecks bzw. Lufteinschlüsse, außerdem sorgen sie dafür, dass das Fluidum auf dem Weg vom Druckbehälter/Tank zum Dosierventil lediglich mit den Schlauchverbindungen in Berührung kommt. Einweg-Förderleitungen aus Polyäthylen lassen sich schnell und einfach wechseln.
Optionale Schlauch-Sätze enthalten obere und untere verschraubbare Edelstahl-Fittings, Druckluft-Kupplungen, schwarze und transparente Schläuche (Beim TS1252-4MM sind keine transparenten Schläuche lieferbar).
TS1254
Der neue mittelgroße Druckbehälter TS1254 ist dafür ausgelegt, nieder- bis mittelviskose Fluide aufzunehmen, einschließlich Lösungsmittel, Klebstoffe, aber auch Cyanoacrylat (CA). Der Behälter TS1254 aus rostfreiem Stahl ist mit einem Sicherheits-Druckventil ausgestattet und ermöglicht eine sichere Dosierung für alle Anwendungen. Die luftdichte Versiegelung des Deckels stellt sicher, dass weder Luft noch Medium austreten können.
Die Material-Förderleitung befindet sich in der Mitte des Deckels und ermöglicht einen direkten und unterbrechungsfreien Materialpfad vom Materialbehälter zum Ventileinlass. Der TS1254 ist mit 6 mm (¼”) durchmessenden Teflon-Leitungen ausgerüstet, die allen Arten von zu dosierenden Fluiden widerstehen. Optional ist ein Satz von 4-mm-Leitungen (TS1252-4MM) erhältlich.
Optionaler Vierfach-Verteiler TS918-46 – steuert bis zu 4 Ventile aus einem Druckbehälter/Tank. Der Vierfach-Verteiler TS918-46 ermöglicht den gleichzeitigen Einsatz von bis zu vier Materialleitungen. Er wird eingesetzt, wenn ein präziser Materialfluss zu mehreren Dosierstellen erforderlich ist. Er besteht aus Delrin®, ist kompatibel mit UV-Materialien und lässt sich mit allen Druckventilen von Techcon Systems einsetzen.

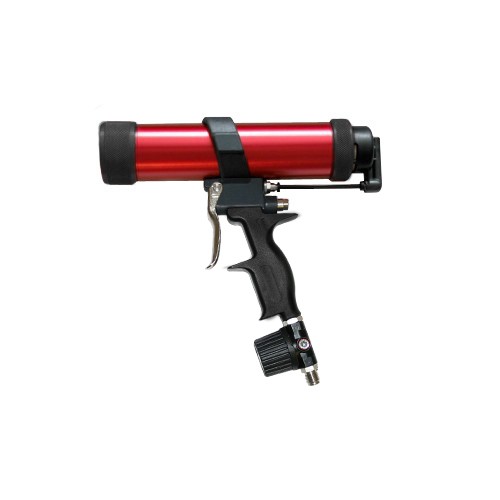

MDB310-G
Druckbehälter Alu 310 ml mit Schnellentlüftung und Pistolengriff
- TS1258
- TS1254
- MDB310-G
Zubehör
Druckbehälter
Abfüllgeräte
44345.5-9 Abfüllgerät 5 – 9 kg
44350.10-13 Abfüllgerät 10 – 13 kg
44360.14-18 Abfüllgerät 14 – 18 kg
44365.20-25 Abfüllgerät 20 – 25 kg
44370.50 Abfüllgerät 50 kg
- Einfaches und sauberes Befüllen von Kartuschen und Großkartuschen mit Luer Lock Anschluss
- Die direkte Abfüllung vermeidet Lufteinschlüsse in den Fettpressen und Fettpistolen
- Schutz vor Verunreinigungen durch Staubkappe am Fettanschluss
- Baukastensystem lieferbar für alle marktüblichen Gebinde von 5 bis 50 kg Inhalt
- Mit Schutzkessel (5 bis 25 kg)
Förderleitungen mit Luer-Lock-Anschluss
Alle Förderleitung sind aus Polyäthylen gefertigt und haben, je nach Ausführung, an einem der beiden Enden einen gegossenen Luer-Lock-Anschluss. Ein solches System kann mit anderen Standard-Luer-Lock-Verbindungen verwendet werden und mit Drücken bis 6,9 bar (100 psi) umgehen.
Hinweis zu den Artikelnummern & Details:
OE=Open End, offen
FL=Female Luer, Luer-Außengewinde
ML=Male Luer, Luer-Innengewinde
Luer-Lock-Adapter
Alle Adapter der Serie TSD931 sind gegossen und weitgehend chemisch resistent gegen Lösungsmittel, Säuren und Harze. Das mit Verriegelung versehene Ende nimmt alle Standard-Dosiernadeln und Anschlüsse auf, die in den Luer-Lock-Förderleitungen der Serie TSD126 zum Einsatz kommen. Verträgt Drücke bis 6,9 bar (100 psi).
Schnellverschlussadapter und Druckschläuche
- Förderleitungen mit Luer-Lock-Anschluss
- Luer-Lock-Adapter
- Schnellverschlussadapter und Druckschläuche
